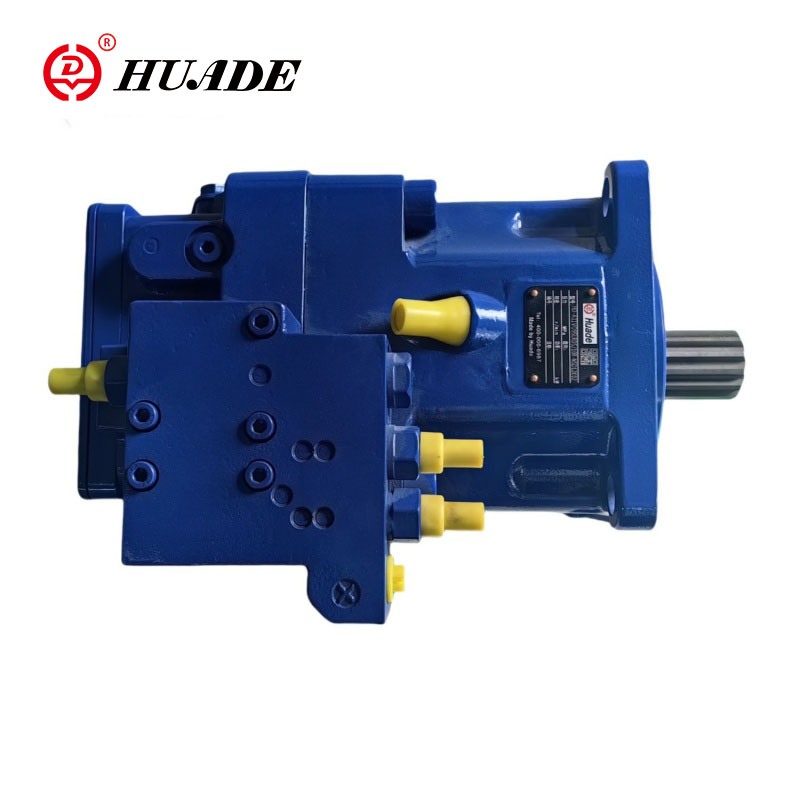

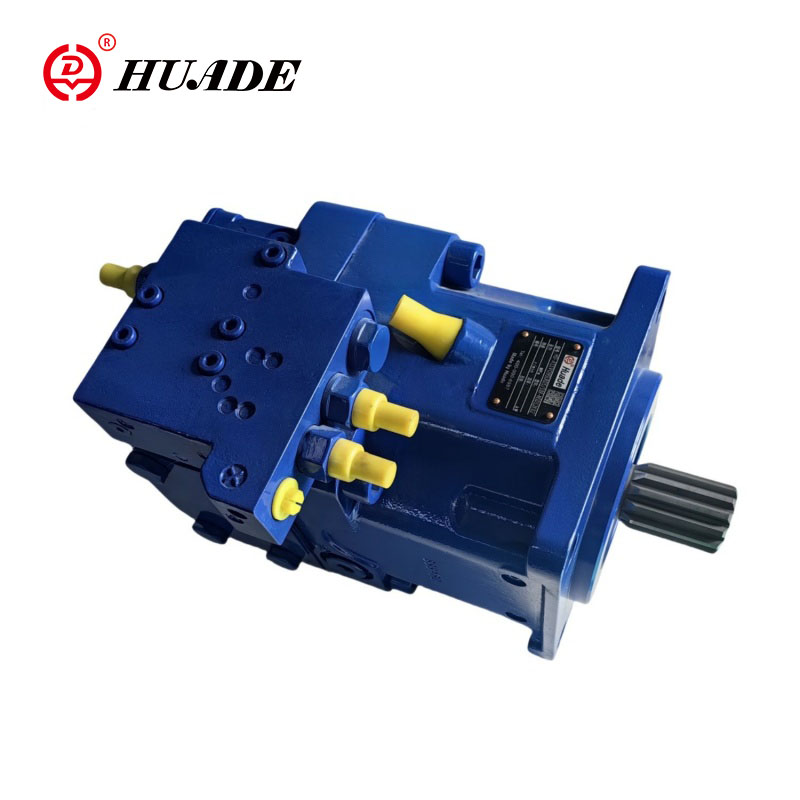

Axial Piston Variable Pump A11VO

Huade အမှတ်တံဆိပ် A11VO swash plate axial piston variable pump ကို open circuit hydraulic systems တွင် hydrostatic transmission အတွက် အသုံးပြုပါသည်။ ဤ axial piston pump ၏ flow rate သည် transmission speed နှင့် displacement နှင့် အချိုးကျပါသည်။ swash plate angle ကို ချိန်ညှိခြင်းဖြင့်၊ flow rate ကို အဆင့်ဆင့် ပြောင်းလဲနိုင်ပါသည်။ A11VO ပန့်သည် Rexroth ၏ စွမ်းဆောင်ရည်နှင့် ကိုက်ညီနိုင်သည်။

Axial Piston Variable Pump A11VO ၏ ထုတ်ကုန်ပါရာမီတာ

•လည်ပတ်ဖိအားအကွာအဝေး

◇ Inlet----- port S (suction port) တွင် absolute pressure

ပန့်မပါတဲ့ဗားရှင်း

Pabs min---------- 0.8 ဘား

တပုဒ် max---------- 30 ဘား

ဖိအား > 5 bar ဖြစ်ပါက၊ Huade Hydraulic ကိုမေးပါ။

အားသွင်းပန့်ပါသောဗားရှင်း

Pabs min---------- 0.6 ဘား

Pabs max---------- 2 ဘား

◇အများဆုံးခွင့်ပြုနိုင်သောအမြန်နှုန်း (အမြန်နှုန်းကန့်သတ်ချက်)

suction port S သို့မဟုတ် Vg ≤Vg max တွင် inlet pressure pab များကို တိုးမြှင့်ခြင်းဖြင့် ခွင့်ပြုနိုင်သော အမြန်နှုန်း

◇ ထွက်ပေါက် ---- ဆိပ်ကမ်း A သို့မဟုတ် B တွင် ဖိအား

အမည်ခံဖိအား pN---------- 350 ဘား

အမြင့်ဆုံးဖိအား Pmax ----------400 bar

Nominal Pressure- ပင်ပန်းနွမ်းနယ်မှုကို သေချာစေသည့် Max.design ဖိအား

အများဆုံးဖိအား- Max. ရေတို(t <1s) အတွက် ခွင့်ပြုထားသည့် လည်ပတ်ဖိအား။

◇အနိမ့်ဆုံးလည်ပတ်ဖိအား

အမြန်နှုန်း၊ ဆုံလည်ထောင့်နှင့် နေရာရွှေ့ပြောင်းမှုပေါ်မူတည်၍ pump ဝန်ဆောင်မှုလိုင်းတွင် အနည်းဆုံးလည်ပတ်ဖိအား pB min လိုအပ်သည် (ပုံတွင်ကြည့်ပါ)။

◇Case Drain ဖိအား

ဆိပ်ကမ်းများ T1 နှင့် T2 ရှိ case drain pressure သည် port S တွင် inlet pressure ထက် 1.2 bar ပိုများသော်လည်း PL abs ထက် မပိုပါ။ အများဆုံး --------------2 ဘား။

ကန့်သတ်မထားသော၊ အရွယ်အစား အပြည့်အစုံ အိတ်စပို့လိုင်းတစ်ခုသည် tank သို့ တိုက်ရိုက်လိုအပ်ပါသည်။

◇ရိုးတံတံ ဆိပ်ကွင်း၏ အပူချိန်အကွာအဝေး

FKM shaft seal ring ကို -25 ℃မှ +115 ℃ case drain temperature အတွက် ခွင့်ပြုသည်။

•မှတ်ချက်:

25°C အောက်တွင်ရှိသော လျှောက်လွှာများအတွက်၊ NBR shaft seal ring တစ်ခု လိုအပ်သည် (ခွင့်ပြုထားသော အပူချိန်အတိုင်းအတာ--40°C မှ +90°C)။

အမှာစာထဲတွင် ရှင်းလင်းသောစာသားဖြင့် NBR shaft တံဆိပ်ကွင်း။

ထုတ်ကုန်အင်္ဂါရပ်နှင့် Axial Piston Variable Pump A11VO ၏အသုံးချမှု

အင်္ဂါရပ်များ:

▶ အဖွင့်ဆားကစ် ဟိုက်ဒရောလစ်စနစ်တွင် hydrostatic drives အတွက် ပြောင်းလဲနိုင်သော axial ပစ္စတင်ပန့်ပန့်။

▶ မိုဘိုင်းအက်ပလီကေးရှင်းများတွင် အသုံးပြုရန် အဓိက ဒီဇိုင်းထုတ်ထားသည်။

▶ ပန့်သည် self-priming အခြေအနေများ၊ တိုင်ကီဖိအားပေးခြင်းဖြင့် သို့မဟုတ် စိတ်ကြိုက်ထည့်သွင်းထားသော အားသွင်းပန့်(impeller) ဖြင့် လုပ်ဆောင်သည်။

▶ မည်သည့် application လိုအပ်ချက်နှင့် ကိုက်ညီသော ထိန်းချုပ်မှုရွေးချယ်စရာများ ကျယ်ကျယ်ပြန့်ပြန့် ရရှိနိုင်ပါသည်။

▶ ပါဝါထိန်းချုပ်မှုရွေးချယ်မှုသည် ဘုံဘိုင်အားလည်ပတ်နေချိန်၌ပင် ပြင်ပမှချိန်ညှိနိုင်သည်။

▶ drive မှတဆင့် ဂီယာပန့်များနှင့် axial piston ပန့်များကို တူညီသည့်အထိ ပေါင်းထည့်ရန်အတွက် သင့်လျော်သည်၊ ဆိုလိုသည်မှာ drive မှတဆင့် 100/% ဖြစ်သည်။

▶ output flow သည် drive speed နှင့် အချိုးကျပြီး qv max နှင့် qv min = 0 အကြား အကန့်အသတ်မရှိ ပြောင်းလဲနိုင်သည်။

လျှောက်လွှာ

Huade ၏ axial piston variable pump A11VO ကို အင်ဂျင်နီယာ စက်ပစ္စည်းများနှင့် အပေါ့စား စက်မှုလုပ်ငန်းသုံး စက်ကိရိယာများ၊ သံနှင့် သံမဏိ သတ္တုတူးဖော်ရေး စက်ပစ္စည်းများ၊ သင်္ဘောများ၊ မြို့ပြလေကြောင်း မြေပြင်ကိရိယာများ၊ ရေနံနှင့် ရေနံဓာတုဗေဒ စက်များ၊ ဆောက်လုပ်ရေးနှင့် လမ်းလျှောက်စက်ပစ္စည်းများတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။
