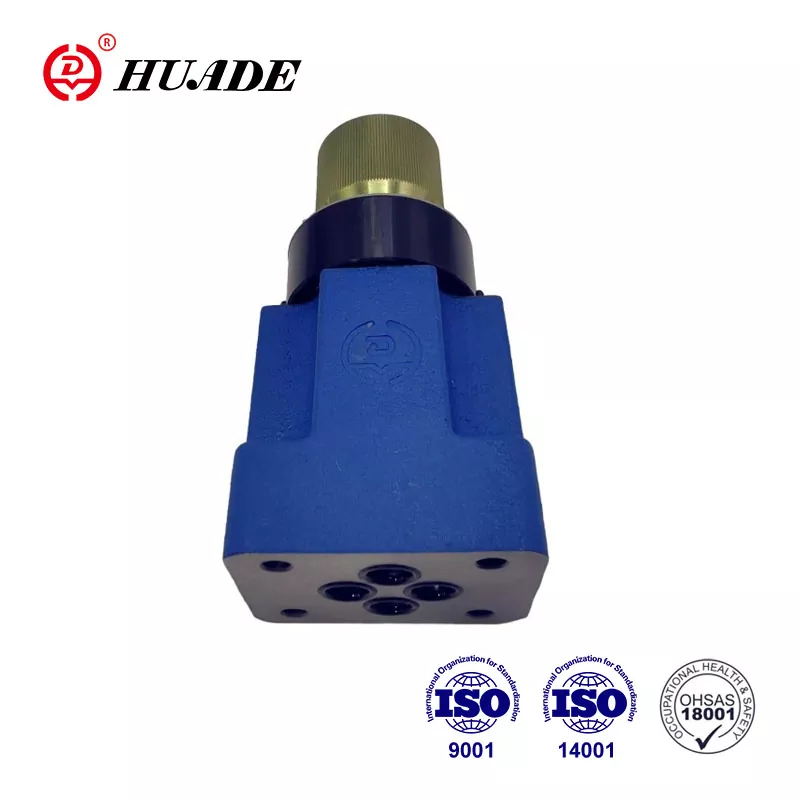

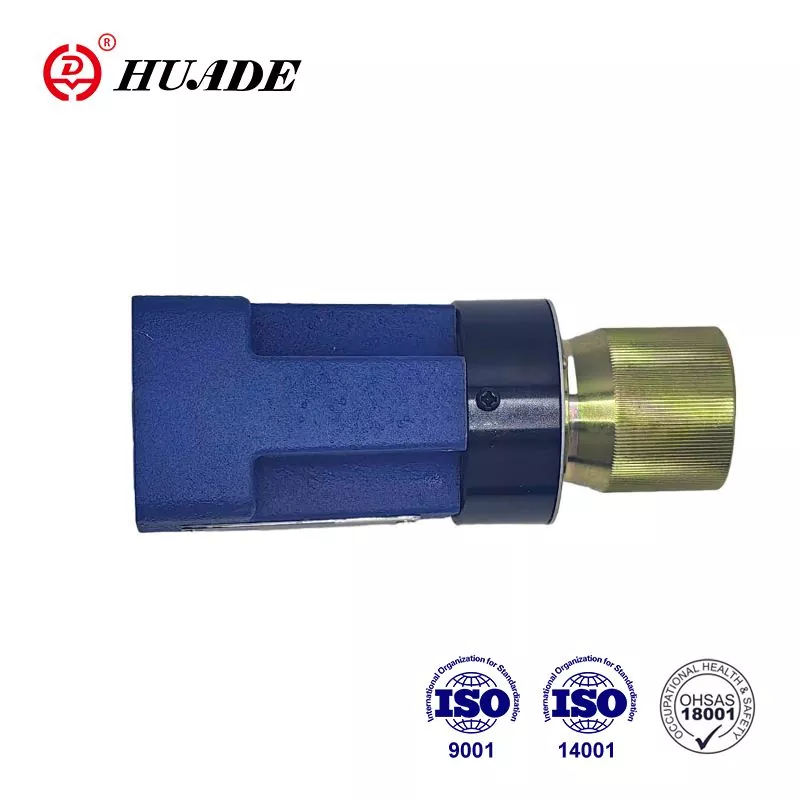

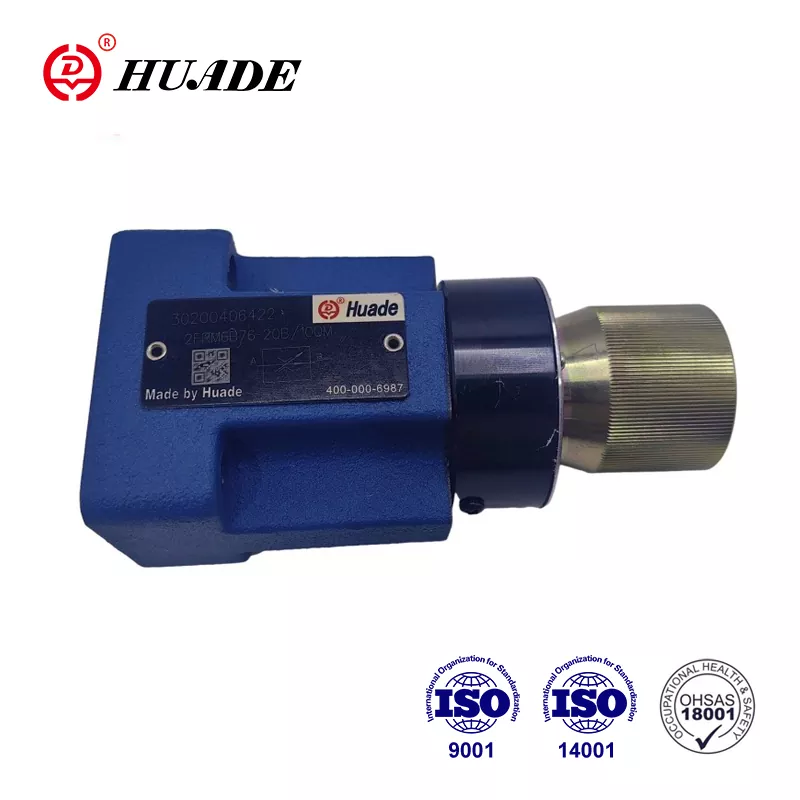

flow control valve type 2 FRM သည် 2-way flow control valve ဖြစ်သည်။ စက်ရုံသည် ထုတ်ကုန်များ၏ အရည်အသွေးကို တင်းတင်းကျပ်ကျပ် ထိန်းချုပ်ထားပြီး ထုတ်ကုန်များ၏ လက်တွေ့ကျမှုကို အာရုံစိုက်သည်။ ၎င်းသည် သုံးစွဲသူများ တတ်နိုင်သော အရည်အသွေးမြင့် ဟိုက်ဒရောလစ် စီးဆင်းမှု အဆို့ရှင်များကို ထောက်ပံ့ပေးရန် ရည်ရွယ်ပါသည်။Huade® စီးဆင်းမှုအဆို့ရှင် 2FRM 6 သည် နောက်ဆုံးပေါ်နည်းပညာကို မိတ်ဆက်ခြင်းကြောင့် နည်းပညာတွင် ပိုမိုအဆင့်မြင့်ပါသည်။ သစ်သားသေတ္တာထုပ်ပိုးခြင်း၊ ပလပ်စတစ်ထုပ်ပိုးခြင်းနှင့် စံပုံးထုပ်ပိုးခြင်းကဲ့သို့သော ကုန်ပစ္စည်းထုပ်ပိုးခြင်းကို စိတ်ကြိုက်ပြုလုပ်နိုင်ပါသည်။
|
ဖိအားအရည် |
တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်) သို့မဟုတ် Phosphate ester (FPM တံဆိပ်အတွက်) |
|||||
|
Pressure fluid temperature range (℃) |
-30 မှ +80 |
|||||
|
Viscosity range(mm²/s) |
10 မှ 800 |
|||||
|
စီးဆင်းမှု qv အများဆုံး (L/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
စီးဆင်းမှု qv မိနစ်မှ 10MPa (L/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
စီးဆင်းမှု qv မိနစ်မှ 31.5MPa (L/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
အခမဲ့ပြန်စီးဆင်းမှုအတွက် B → A (MPa) အတွက် ဖိအားကွာခြားချက် ∆p |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
အနိမ့်ဆုံးဖိအားကွာခြားချက် (MPa) |
0.6 မှ 1.2 အထိ |
|||||
|
ဖိအားတည်ငြိမ်မှု ∆p = 31.5 MPa (%) အထိ၊ |
မာစတာ 2 (Qmax) |
|||||
|
ဆိပ်ကမ်း A (MPa) တွင် အများဆုံးလည်ပတ်မှုဖိအား |
31.5 သို့ |
|||||
|
ညစ်ညမ်းမှု (μm) |
25 (Q<5L/မိနစ်) 10 (Q<0.5L/မိနစ်) |
|||||
|
အလေးချိန် (ကီလိုဂရမ်) |
ခန့်မှန်းခြေ ၁.၃ |
|||||
အင်္ဂါရပ်များ:
▶ ဖိအားပေးချေကိရိယာ၏ ပြင်ပပိတ်၊ စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။
▶ အဆို့ရှင်စစ်ဆေးပါ၊ စိတ်ကြိုက်ရွေးချယ်ပါ။
▶ စကေးပါသော Rotary ခလုတ်
▶ လော့ခ်ချနိုင်သော.ရွေးချယ်နိုင်သည်
1) 21 MPa အထိ rectifier plate နှင့် တွဲဖက်အသုံးပြုသောအခါ
လျှောက်လွှာ
Flow control valve 2FRM 6 ကို ဖိအား နှင့် အပူချိန် မပါဘဲ အဆက်မပြတ် စီးဆင်းမှုကို ထိန်းသိမ်းရန်အတွက် အသုံးပြုပါသည်။
အထွေထွေ-
2-way flow control valve 2FRM 6 တွင် အခြေခံအားဖြင့် အိမ်ရာ(1)၊ rotary knob(2)၊ orifice (3)၊ pressure compensator (4) နှင့် optional check valve တို့ပါဝင်သည်။
Flow control valve အမျိုးအစား 2FRM 6 B.._20B/M
(ပြင်ပအပိတ်မပါဘဲ၊ check valve မပါဘဲ)
ပို့တ် A မှ B စီးဆင်းမှုကို အခိုးအငေါ့အနေအထား (5) တွင် ဖိထားသည်။ လည်တံဖြတ်ပိုင်းဖြတ်ပိုင်းကို rotary ခလုတ် (2) လှည့်ခြင်းဖြင့် ကွဲပြားပါသည်။ စီးဆင်းမှုကို တည်ငြိမ်စေရန်၊ ဖိအားနှင့် ကင်းကွာစေရန်၊
pressure compensator (4) ကို throttle position (5) ၏ port B downstream တွင်တပ်ဆင်ထားသည်။ compression spring (6) သည် orifice (3) နှင့် pressure compensator (4) ကို သက်ဆိုင်ရာ stops များနှင့် အပြင်သို့ ဖိထားပြီး valve မှတဆင့် flow မရှိသောအခါ pressure compensator (4) ကို အဖွင့်အနေအထားတွင် ထားပေးသည်။ valve မှတဆင့် အရည်များ စီးဆင်းသောအခါ၊ port A တွင် သက်ရောက်သော ဖိအားသည် ဖိအားပေးချေမှု (၄) ကို orifice (7) မှတဆင့် သက်ရောက်သည်။ ဖိအားပေးချေမှု (၄) သည် အင်အားများ ဟန်ချက်ညီသည်အထိ လျော်ကြေးပေးသည့် အနေအထားသို့ ရွေ့လျားသည်။ ဆိပ်ကမ်း A တွင် ဖိအားတက်လာပါက၊ ဖိအားပေးချေမှုစနစ် (4) သည် အင်အားချိန်ခွင်လျှာကို နောက်ထပ်တစ်ကြိမ် မရောက်ရှိမချင်း အပိတ်လမ်းကြောင်းတွင် ရွေ့လျားသည်။ ဖိအားပေးချေမှုစနစ်၏ ဆက်တိုက်လျော်ကြေးပေးသည့်လုပ်ဆောင်ချက်ကြောင့်၊ စဉ်ဆက်မပြတ်စီးဆင်းမှုကို ရရှိသည်။ လမ်းကြောင်းနှစ်ခုလုံးရှိ valve မှတဆင့်စီးဆင်းမှုကိုထိန်းချုပ်ရန်အတွက်၊ rectifier sandwich plate အမျိုးအစား Z4S 6 ကို ဤ flow control valve အောက်တွင်တပ်ဆင်နိုင်ပါသည်။
Flow Control Valve ၏ဖွဲ့စည်းပုံ 2FRM 6-20B/...M...
2FRM 6A..-20B/..R ရိုက်ပါ။
ဤအဆို့ရှင်၏လုပ်ဆောင်ချက်သည် အခြေခံအားဖြင့် အဆို့ရှင်အမျိုးအစား 2FRM 6 B..-20B/..M နှင့်တူညီသည်။
သို့သော်၊ ဤစီးဆင်းမှုထိန်းချုပ်မှုအဆို့ရှင်အမျိုးအစားသည် ဖိအားပေးချေမှုကိရိယာ (၄) ကို ပို့တ် P(11) မှတစ်ဆင့် ချိတ်ဆက်ရန် ခွင့်ပြုထားသော ပြင်ပပေါက်တစ်ခုပါရှိသည်။ port P(11) တွင် orifice (10) မှတဆင့်ဖိအားပေးသော ပြင်ပဖိအား (4) သည် compression spring (6) ဖိအားကို ဆန့်ကျင်သည်။ ချိတ်ဆက်ထားသော directional valve (9) ကို P မှ B သို့ စီးဆင်းခွင့်ပြုရန် actuated လုပ်သောအခါ၊ closed loop control သည် type 2 FRM 6 B ကဲ့သို့ အောင်မြင်သည်။ ထို့ကြောင့် start-up တွင် ခုန်ခြင်းကို ရှောင်ရှားသည်။
လျော်ကြေးပေးစက်၏ ပြင်ပအပိတ်ဖြင့် ဤဗားရှင်းကို မီတာထိန်းချုပ်မှုအတွက်သာ အသုံးပြုနိုင်သည်။
port B မှ A သို့ အခမဲ့ပြန်စီးဆင်းမှုသည် check valve (8) မှတဆင့်ဖြစ်သည်။
Flow Control Valve 2FRM 6A..-20B/..R ဖွဲ့စည်းပုံ
လျှောက်လွှာ နမူနာများ
2-way flow control valve 2FRM 6 ၏ သင်္ကေတ
