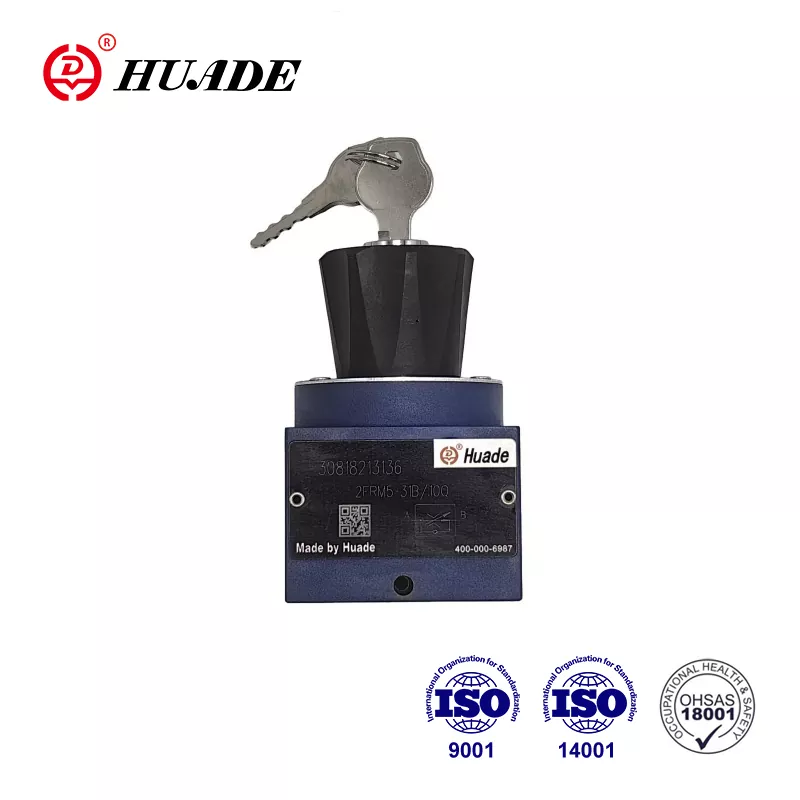

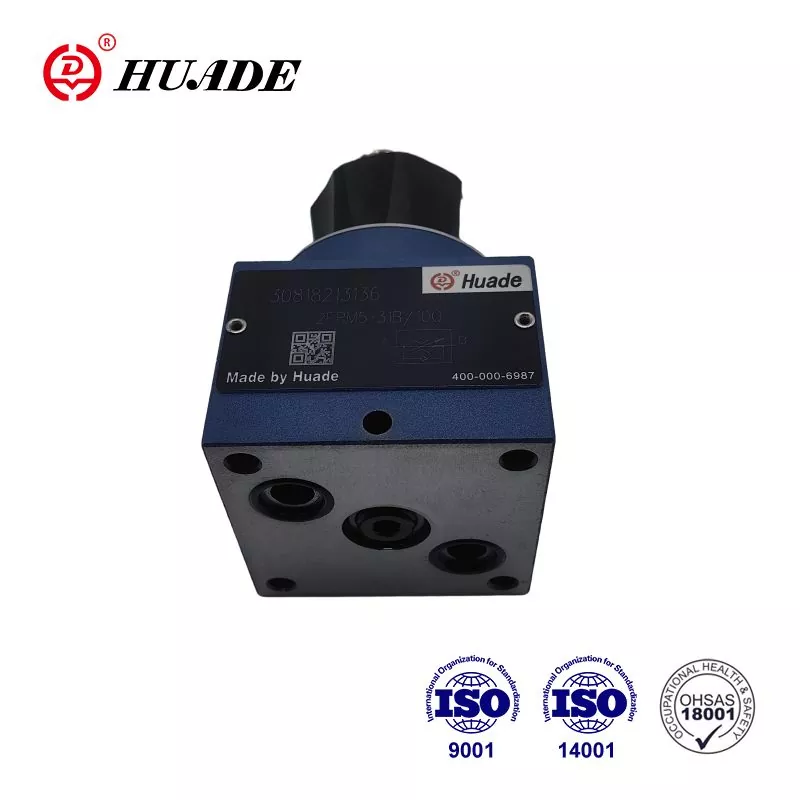

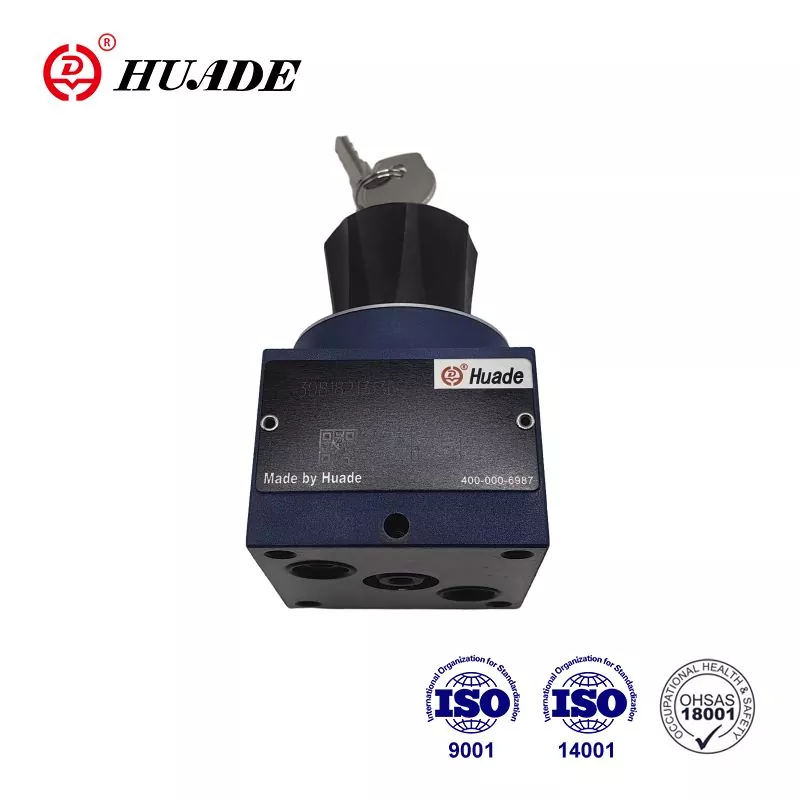

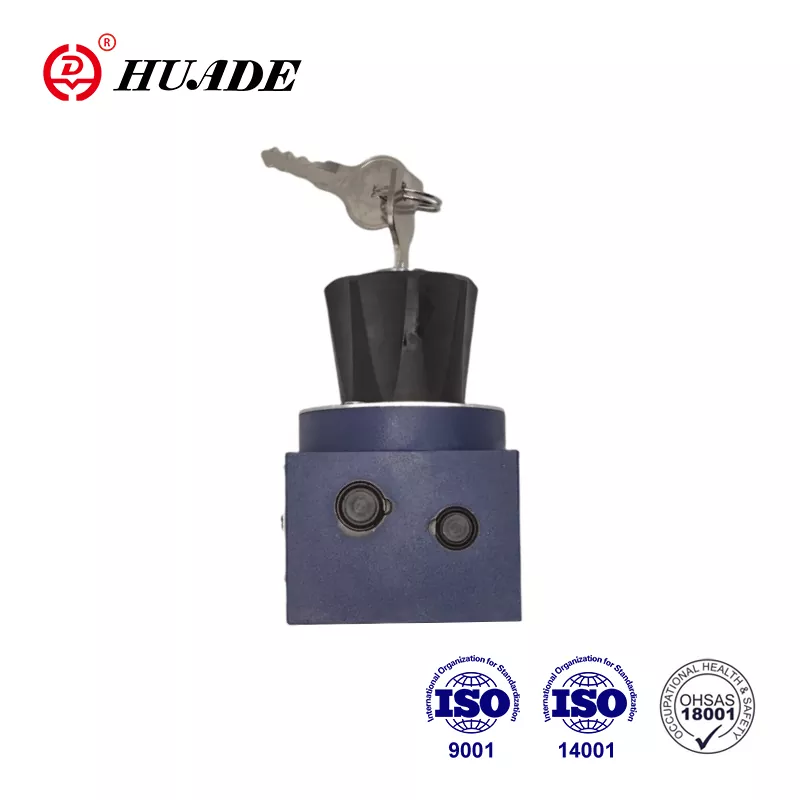

2FRM flow valve သည် 2-way flow control valve ဖြစ်သည်။ ၎င်းကို ပိတ်ဆို့ခြင်းအတွက် အသုံးပြုသည်။ Huade® သည် တရုတ်နိုင်ငံတွင် အမှန်တကယ် ယုံကြည်စိတ်ချရသော အမှတ်တံဆိပ်တစ်ခုဖြစ်သည်။ Rexroth နှင့် ရေရှည်ပူးပေါင်းဆောင်ရွက်မှုနှစ်ခုမှတစ်ဆင့်၊ Huade® စီးဆင်းမှုထိန်းချုပ်မှုအဆို့ရှင်များသည် Rexroth မှပေးသော တူညီသောစီးရီးများနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ ထုတ်ကုန်အရည်အသွေး၊ နည်းပညာဆန်းသစ်တီထွင်မှု၊ ဖောက်သည်ဝန်ဆောင်မှု သို့မဟုတ် အမှတ်တံဆိပ်ဂုဏ်သတင်းတွင်ဖြစ်စေ Huade Hydraulic သည် ကောင်းမွန်စွာလုပ်ဆောင်ခဲ့ပြီး စျေးကွက်နှင့် စားသုံးသူများထံမှ ကျယ်ပြန့်သောဂုဏ်သတင်းကို ရရှိခဲ့သည်။
|
အထွေထွေ |
|
|
ဟိုက်ဒရောလစ်အရည် |
တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်)၊ သို့မဟုတ် ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်) |
|
အပူချိန်အကွာအဝေး (℃) |
-၃၀ မှ+၈၀ |
|
Viscosity range(mm²/s) |
10 မှ 800 |
|
Rectifier အသားညှပ်ပေါင်မုန့်ပြား |
|
|
Flow.max (L/min) |
15 |
|
လည်ပတ်ဖိအား (MPa) |
၂၁ အထိ |
|
ကွဲအက်ဖိအား (MPa) |
0.1 |
|
အလေးချိန် (ကီလိုဂရမ်) |
0.6 |
|
2-way flow control valve |
||||||||
|
စီးဆင်းမှု။ qv အများဆုံး (L/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p အခမဲ့ပြန်စီးဆင်းမှု B → A၊ qv -မှီခို (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
စီးဆင်းမှုထိန်းချုပ်မှု |
အပူချိန်တည်ငြိမ် |
±5% |
±3% |
± 2% |
||||
|
ဖိအားတည်ငြိမ်မှု (အထိ |
±2% |
4% |
||||||
|
လည်ပတ်မှုဖိအား၊ max.- port A (MPa) |
၂၁ သို့ |
|||||||
|
အနိမ့်ဆုံးဖိအားကွာခြားချက်အကွာအဝေး (MPa) |
0.3 မှ 0.5 အထိ |
0.6~0.8 |
||||||
|
ညစ်ညမ်းမှုဒီဂရီ (μm) |
25 (Q<5L/မိနစ်) |
10 (Q < 0.5L/မိနစ်) |
||||||
|
အလေးချိန် (Kg) |
1.6 |
|||||||
အင်္ဂါရပ်များ:
▶ A,ISO 4401 နှင့် CETOP - RP 121H မှ DIN 24 340 သို့ ပုံစံပြောင်းခြင်း
▶ Pressure compensator stroke limiter၊ စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။
▶ စတင်မှုခုန်နှုန်းကို လျှော့ချပါ။
▶ rectifier အသားညှပ်ပေါင်မုန့်ကို အသုံးပြု၍ လမ်းကြောင်းနှစ်ခုစလုံးတွင် စီးဆင်းမှုကို ထိန်းချုပ်ပါ။
▶ လော့ခ်ချနိုင်သော rotary ခလုတ်
လျှောက်လွှာ
Flow control valve အမျိုးအစား 2FRM သည် ဖိအားနှင့် အပူချိန်ကြောင့် မထိခိုက်နိုင်သော 2-way flow control valve ဖြစ်သည်။
2-way flow control valve 2FRM တွင် အဓိကအားဖြင့် အိမ်ရာ(1)၊ setting element(2)၊ orifice(3)၊ pressure compensator (4) stroke limiter နှင့် check valve(5) တို့ပါဝင်ပြီး throttling အတွက်အသုံးပြုပါသည်။ လေဖိအားနည်းရပ်ဝန်းနှင့် အပူချိန်တွင် စီးဆင်းမှုအပေါ် မူတည်သည်။
ကန့်လန့်ဖြတ်အပိုင်းကို မျဉ်းကွေး bolt (7) ၏ လည်ပတ်မှုဖြင့် သတ်မှတ်သည်။ throttling point (8) တွင် ဖိအားမှ စီးဆင်းမှုကို အဆက်မပြတ် ကင်းလွတ်စေရန်အတွက် ဖိအားပေးသည့်ကိရိယာ (4) ကို ချိတ်ဆက်ထားသည်။ သမရိုးကျလွတ်လပ်မှုသည် ထွက်ပေါက်တစ်ခုအဖြစ် တည်ဆောက်ထားသည့် အတားအဆီးအတားအဆီး၏ ရလဒ်ဖြစ်သည်။
B မှ A သို့ free flow return သည် check valve (5) မှတဆင့်ဖြစ်သည်။
အဆို့ရှင်၏ စီးဆင်းမှုမှတဆင့် ထိန်းချုပ်ထားသော လမ်းကြောင်းတစ်ခုသို့ရောက်ရှိရန်အတွက် စီးဆင်းမှုထိန်းချုပ်မှုအဆို့ရှင်အောက်ရှိ rectifier အသားညှပ်ပေါင်မုန့်အမျိုးအစား Z4S ကို တပ်ဆင်ရန် ဖြစ်နိုင်ချေရှိပါသည်။
Flow Control Valve 2FRM ဖွဲ့စည်းပုံ ၅
Flow Control Valve 2FRM ၏ သင်္ကေတ ၅
