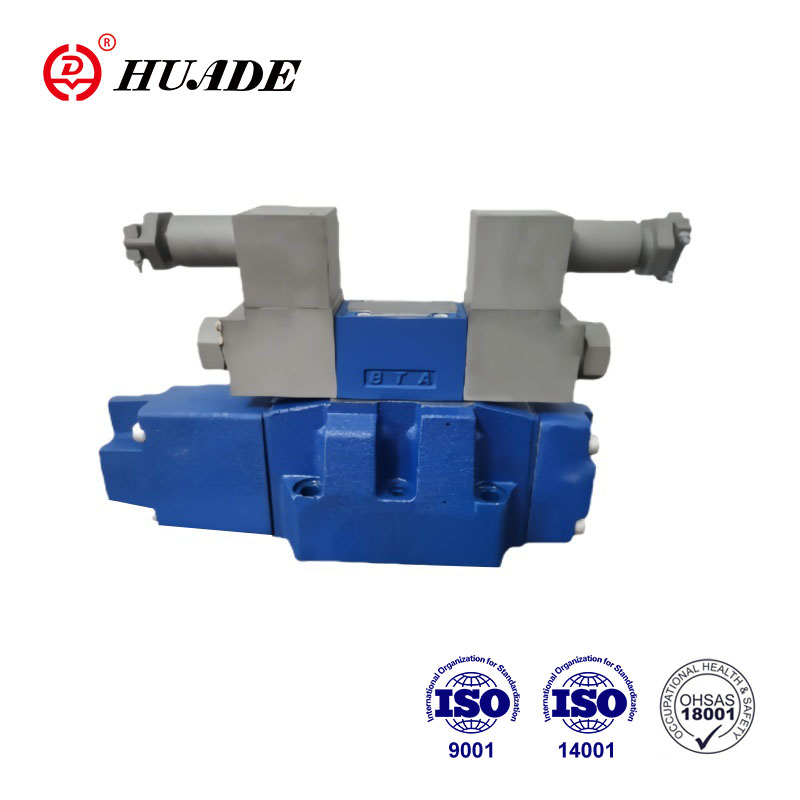

ပေါက်ကွဲဒဏ်ခံနိုင်သော အချိုးကျ လမ်းကြောင်းပြ အဆို့ရှင် 4WRZ ကို တိကျသော ထိန်းချုပ်မှုနှင့် ပေါက်ကွဲဒဏ်ခံ စွမ်းဆောင်ရည် လိုအပ်သော ဟိုက်ဒရောလစ်စနစ်များတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။ Huade ၏ 4WRZ စီးရီး ပေါက်ကွဲမှုဒဏ်ခံ အဆို့ရှင်များသည် CNEX လက်မှတ်ရထားသည်။ ပေါက်ကွဲဒဏ်ခံနိုင်သော အဆင့်သတ်မှတ်ချက်များနှင့် အသိအမှတ်ပြုလက်မှတ်များသည် သက်ဆိုင်ရာ နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီပါသည်။ ပေါက်ကွဲဒဏ်ခံနိုင်သော အချိုးကျအဆို့ရှင် 4WRZ တွင် ဟိုက်ဒရောလစ်စနစ်၏ ဖိအား၊ စီးဆင်းမှုနှင့် ဦးတည်ရာတို့ကို တိကျစွာ ထိန်းချုပ်နိုင်စေသည့် အထိခိုက်မခံသော စီးဆင်းမှုဆိုင်ရာ စည်းမျဉ်းဝိသေသလက္ခဏာများ ရှိသည်။
| အထွေထွေ | ||
| Valve အမျိုးအစား | စက်တင်ဘာ | |
| တပ်ဆင်ခြင်း။ | ရွေးချယ်နိုင်သည်၊ ဖြစ်နိုင်ရင် အလျားလိုက် | |
| သိုလှောင်မှု အပူချိန် အပိုင်းအခြား (℃) | -20 မှ +80 | |
| ပတ်ဝန်းကျင် အပူချိန် အပိုင်းအခြား (℃) | -20 မှ +70 | |
| အလေးချိန် (Kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| ဟိုက်ဒရောလစ် (HLPAG.p=100bar နှင့် တိုင်းတာသည် : 40 ℃ ± 5 ℃ ) | ||||||
| အမည်ခံအရွယ်အစား | 10 | 16 | 25 | 32 | ||
| လည်ပတ်ဖိအား (ဘား) | ရှေ့ပြေးအဆို့ရှင် | ပြင်ပရှေ့ပြေးဆီများ ထောက်ပံ့ပေးသည်။ | 30 မှ 100 ဘား | |||
| စက်တွင်းပိုင်းလော့ဆီ ထောက်ပံ့ပေးသည်။ | "D3" ဖြင့် 100 မှ 350 အထိ | |||||
| ပင်မအဆို့ရှင် | 315 အထိ | 350 အထိ | 350 အထိ | 350 အထိ | ||
| ပြန်စီးဆင်းမှုဖိအား (ဘား) | Port T (port R) (ပြင်ပရှေ့ပြေးဆီထွက်ပေါက်) | 315 အထိ | 250 အထိ | 250 အထိ | 150 အထိ | |
| Port T (အတွင်းပိုင်းရှေ့ပြေးဆီထွက်ပေါက်) | 30 အထိ | 30 အထိ | 30 အထိ | 30 အထိ | ||
| ဆိပ်ကမ်း Y | 30 အထိ | 30 အထိ | 30 အထိ | 30 အထိ | ||
| ရှေ့ပြေးဆီ ပမာဏ ထည့်သွင်းမှု အချက်ပြ 0- 100% (စင်တီမီတာ) | 1.7 | 4.6 | 10 | 26.5 | ||
| အဝင်အချက်ပြစနစ် 0- 100% (L/min) ဖြင့် port X နှင့် Y တွင် ရှေ့ပြေးဆီ စီးဆင်းမှု | 3.5 | 5.5 | 7 | 15.9 | ||
| ပင်မအဆို့ရှင်၏ စီးဆင်းမှု (L/min) | 170 အထိ | 460 အထိ | 870 အထိ | 1600 အထိ | ||
| ဟိုက်ဒရောလစ်အရည် | DIN 51524 သို့ Mineral oil (HL, HLP) မှ နောက်ထပ် အရည်များကို စုံစမ်းမေးမြန်းနိုင်သည် ။ | |||||
| ဟိုက်ဒရောလစ်အရည် အပူချိန် အပိုင်းအခြား (℃) | -20 မှ +80 (ဖြစ်နိုင်ရင် +40 မှ +50) | |||||
| Viscosity range (mm2/s) | 20 မှ 380 (ဖြစ်နိုင်ရင် 30 မှ 46) | |||||
| ညစ်ညမ်းမှုအဆင့် | ဖိအားအရည်၏ညစ်ညမ်းမှုအများဆုံးခွင့်ပြုနိုင်သောဒီဂရီမှာ NAS 1638 သို့မဟုတ် ISO 4406(c) အထိဖြစ်သည်။ | အနည်းဆုံး βx≥ 75 ၏ ထိန်းသိမ်းမှုနှုန်းဖြင့် စစ်ထုတ်ခြင်းကို အကြံပြုထားသည်။ | ||||
| ရှေ့ပြေးအဆို့ရှင် | NAS 1638 အတန်းအစား ၇ | x=5 | ||||
| ပင်မအဆို့ရှင် | NAS 1638 အတန်း ၉ | x=15 | ||||
| Hysteresis (%) | ≤ ၆ | |||||
| လျှပ်စစ် | ||
| Valve အမျိုးအစား | စက်တင်ဘာ | |
| EN 60529 သို့အဆို့ရှင်၏အကာအကွယ်အမျိုးအစား | ကေဘယ်ကြိုးပေါက်ပါရှိသော IP65 တပ်ဆင်ထားပြီး လော့ခ်ချထားသည်။ | |
| ဗို့အားအမျိုးအစား | DC | |
| အမိန့်တန်ဖိုး ထပ်နေသည် (%) | 15 | |
| မက်တယ်။ လက်ရှိ (A) | 1.5 | |
| ဆိုလီနွိုက် ကွိုင်ခံနိုင်ရည် (Ω) | အအေးတန်ဖိုးသည် 20 ℃ | 4.8 |
| မက်တယ်။ နွေးထွေးသောတန်ဖိုး | 7.2 | |
| တာဝန် (%) | 100 | |
| ကွိုင်အပူချိန် (℃) | 150 အထိ | |
| EN 60529 သို့ Valve အကာအကွယ် | တပ်ဆင်ထားပြီး ပုံသေ plug-in ချိတ်ဆက်ကိရိယာပါရှိသော IP65 | |
| လျှပ်စစ်ပစ္စည်းများကို ထိန်းချုပ်ပါ။ | ||
| WRZ အမျိုးအစားအတွက် ပြင်ပအသံချဲ့စက် | VT-VSPA2-1-L2X/... | |
| အမိန့်တန်ဖိုးအချက်ပြ | ဗို့အားထည့်သွင်းမှု "A1" (V) | V±10 |
| လက်ရှိထည့်သွင်းမှု "F1" (mA) | ၄ မှ ၂၀ | |
အင်္ဂါရပ်များ:
▶ လေသူရဲသည် စီးဆင်းမှု၏ ဦးတည်ရာနှင့် ပြင်းအားကို ထိန်းချုပ်ရန် အချိုးကျ ဦးတည်သည့် အဆို့ရှင်ကို လုပ်ဆောင်ထားသည်။
▶ လည်ပတ်မှုကို ဗဟိုချည်နှင့် ဖြုတ်တပ်နိုင်သော ကွိုင်များဖြင့် အချိုးကျသော ဆိုလီနွိုက်များဖြင့် လုပ်ဆောင်သည်။
▶ subplate တပ်ဆင်ခြင်းအတွက်
ပုံစံကို ISO 4401 နှင့် DIN 2430 သို့ ပို့ခြင်း။
▶ နွေဦးရာသီကို ဗဟိုပြုသော ထိန်းချုပ်မှုစပွန်ဆာ
▶4WRZE- ဗို့အားထည့်သွင်းမှု သို့မဟုတ် လက်ရှိထည့်သွင်းမှုပါရှိသော ပေါင်းစပ်လျှပ်စစ်ပစ္စည်း (OBE)
▶4WRZ- ဆက်စပ်ထိန်းချုပ်မှု အီလက်ထရွန်းနစ်ပစ္စည်းများ (သီးခြားမှာယူမှု)
လျှောက်လွှာ
ပေါက်ကွဲခြင်းဒဏ်ခံနိုင်သော လမ်းကြောင်းပြအဆို့ရှင် 4WRZ-L7X ကို ကွိုင်တူးဖော်ခြင်း၊ ကျောက်မီးသွေးတူးဖော်ခြင်းလုပ်ငန်း၊ သတ္တုတွင်းစက်ပစ္စည်းများတွင် ဦးတည်ချက်စီးဆင်းမှုကို ထိန်းချုပ်ရန်အတွက် အသုံးပြုပါသည်။
■Pilot valve အမျိုးအစား 3DREP 6...
pilot valve သည် အချိုးကျ solenoid လည်ပတ်သည့် 3-way pressure reduce valve ဖြစ်သည်။ လျှပ်စစ်အဝင်အချက်ပြလှိုင်းကို အချိုးကျဖိအားအထွက်အချက်ပြစနစ်အဖြစ်သို့ ပြောင်းလဲရန် အသုံးပြုပြီး 4WRZ... valves များအားလုံးတွင် အသုံးပြုသည်။
အချိုးကျသော ဆိုလီနွိုက်များသည် ဗဟိုချည်နှင့် ဖြုတ်တပ်နိုင်သော ကွိုင်များဖြင့် ထိန်းချုပ်နိုင်သော DC စိုစွတ်သော pin solenoids များဖြစ်သည်။ ဆိုလီနွိုက်ကို ပြင်ပအီလက်ထရွန်းနစ်ပစ္စည်းများဖြင့် ထိန်းချုပ်နိုင်သည်။
ဒီဇိုင်း-
valve သည် အခြေခံအားဖြင့် အောက်ပါတို့ပါဝင်သည် ။
- အိမ်ရာ(၁)၊
- ဖိအားတိုင်းတာရေးစပွန်များ (3 နှင့် 4) ဖြင့် ထိန်းချုပ်ရန် spool (2)
- ဗဟိုချည်မျှင် (၅ နှင့် ၆) ဆိုလီနွိုက်များ
အလုပ်သဘော
- solenoids (5 နှင့် 6) များသည် de-energized condition တွင်ရှိသောအခါ၊ control spool (2) ကို ထိန်းထားပါသည်
ဗဟိုအနေအထားတွင် compression springs ဖြင့်
- အချိုးကျ solenoid ကို အားဖြည့်ခြင်းဖြင့် ထိန်းချုပ်မှု spool ၏ တိုက်ရိုက်လည်ပတ်မှု (ဥပမာ၊ solenoid "a" (5) ၏စွမ်းအင်။ ဖိအားတိုင်းထွာခြင်းစပွန်ဆာ (၃) နှင့် ထိန်းချုပ်မှုစပွန် (၂) ကို လျှပ်စစ်ထည့်သွင်းခြင်းအချက်ပြမှုနှင့်အညီ ဘယ်ဘက်သို့ ရွှေ့ထားသည်။ တိုးတက်သောစီးဆင်းမှုလက္ခဏာများနှင့်အတူ orifice-like cross sections မှတဆင့် P မှ B နှင့် A မှ T ချိတ်ဆက်မှု။ solenoid (5)၊ control spool (2) သည် compression spring ဖြင့် ဗဟိုအနေအထားသို့ ပြန်သွားသည်၊ ဗဟိုအနေအထားတွင် ports A နှင့် B သည် T တွင်ဖွင့်ထားသည်၊ ဆိုလိုသည်မှာ ဟိုက်ဒရောလစ်အရည်သည် tank မပါဘဲ စီးဆင်းနိုင်သည်။ ကန့်သတ်ချက်များ။
- Manual override၊ optional၊ ၎င်းအကူအညီဖြင့်၊ control spool (2) ကို solenoid ၏စွမ်းအင်မလိုအပ်ဘဲရွှေ့နိုင်သည်။
မှတ်စုများ-
3DREP 6 အမျိုးအစား-တိုင်ကီလိုင်းများ ယိုထွက်ခြင်းကို တားဆီးရမည်။ သက်ဆိုင်ရာ တပ်ဆင်မှု အခြေအနေမျိုးတွင်၊ ကြိုတင်ဝန်အား အဆို့ရှင်ကို တပ်ဆင်ရပါမည် (ကြိုတင် ဝန်ဖိအား 2 ဘားခန့်)။
spool ရာထူးနှစ်ခုပါသော ရှေ့ပြေးအဆို့ရှင်
(3DREP 6...B... အမျိုးအစား)
မူအရ၊ ဤအဆို့ရှင်ဗားရှင်း၏လုပ်ဆောင်ချက်သည် spool position သုံးခုရှိသော valve ၏လုပ်ဆောင်ချက်နှင့် ကိုက်ညီပါသည်။ သို့သော်လည်း ဤ 2-position valve ကို solenoid "a" (5) ဖြင့်သာ ပံ့ပိုးထားပါသည်။ 2nd အချိုးကျ solenoid အစား ပလပ်ဝက်အူ (7) ခု တပ်ဆင်ထားသည်။
■Pilot သည် အချိုးကျ ဦးတည်သည့် အဆို့ရှင်အမျိုးအစား 4WRZ...
အမျိုးအစား 4WRZ... ၏ ဗယ်များသည် အချိုးကျ ဆိုလီနွိုက်များဖြင့် အချိုးကျ လည်ပတ်မှုဖြင့် ရှေ့ပြေးလမ်းညွန် အဆို့ရှင်များ ဖြစ်သည်။ ၎င်းတို့သည် စီးဆင်းမှု၏ ဦးတည်ရာနှင့် ပြင်းအားကို ထိန်းချုပ်သည်။
ဒီဇိုင်း-
အဆို့ရှင်များသည် အခြေခံအားဖြင့် အောက်ပါတို့ပါဝင်သည်။
- အချိုးကျ solenoids (5 နှင့် 6)၊ control spool (2) နှင့် orifce plugs (15) ပါသော ရှေ့ပြေးအဆို့ရှင် (9)
- main spool (11) နှင့် centering spring (12) ပါရှိသော main valve (10) တစ်ခု။
အလုပ်သဘော
- ဆိုလီနွိုက်များ (5 နှင့် 6) အား လျော့သွားသောအခါ၊ ပင်မစပွန်ဆာ (11) ကို ဗဟိုအနေအထားတွင် (12) ဖြင့် ဗဟိုပြု၍ ထိန်းထားသည်။
- 1thAe TmBain spool ၏ Op5eration (11) ကို pilot valve (9) မှတဆင့် main spool သည် spool အနေအထားပေါ်မူတည်၍ အချိုးကျရွေ့လျားသည်၊ P မှ A နှင့် B မှ T (R) သို့မဟုတ် P မှ B နှင့် A မှ T သို့စီးဆင်းသည်။ (ဒ)။
ဥပမာ solenoid "b" ကို အားဖြည့်ပေးခြင်းဖြင့် (6)၊ control spool (2) ကို ညာဘက်သို့ ရွှေ့ပြီး၊ pilot oil သည် pilot valve (9) မှတဆင့် pressure chamber (13) သို့ ပေးပို့ပြီး main spool (11) ကို အချိုးအစား ရွေ့လျားပါသည်။ လျှပ်စစ် input signal ကို; တိုးတက်စီးဆင်းမှုနှင့်အတူ P မှ A နှင့် B မှ T သို့ ချိတ်ဆက်မှု။
လက္ခဏာများ။
solenoid (6)၊ control spool (2) နှင့် main spool (11) တို့သည် ဗဟိုအနေအထားသို့ ပြန်သွားကြသည်။
- port P မှတဆင့် သို့မဟုတ် port X မှတဆင့် အတွင်းပိုင်းလော့အဆို့ရှင်ထံ Pilot ဆီ ပံ့ပိုးပေးသည်။
- ရွေးချယ်နိုင်သောလက်စွဲစာအုပ်၏အကူအညီဖြင့် ထိန်းချုပ်မှု spool (2) ကို solenoid ၏စွမ်းအင်မလိုအပ်ဘဲရွှေ့နိုင်သည်။
မှတ်စုများ-
100bar အထက်ရှိ စနစ်ဖိအားများအတွက် အမျိုးအစား D3 ရှေ့ပြေးဖိအားလျှော့ချ module (14) ကို pilot valve (9) နှင့် main valve (10) ကြားတွင် တပ်ဆင်ရပါမည်။
Explosion-Proof Proportional Directional Valve 4WRZ ၏ သင်္ကေတများ
