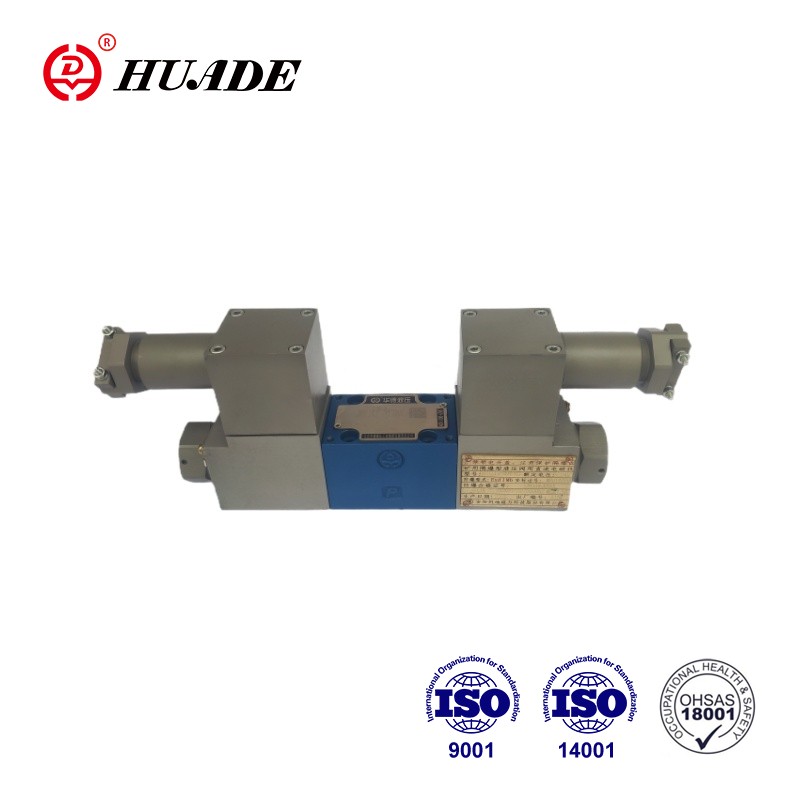

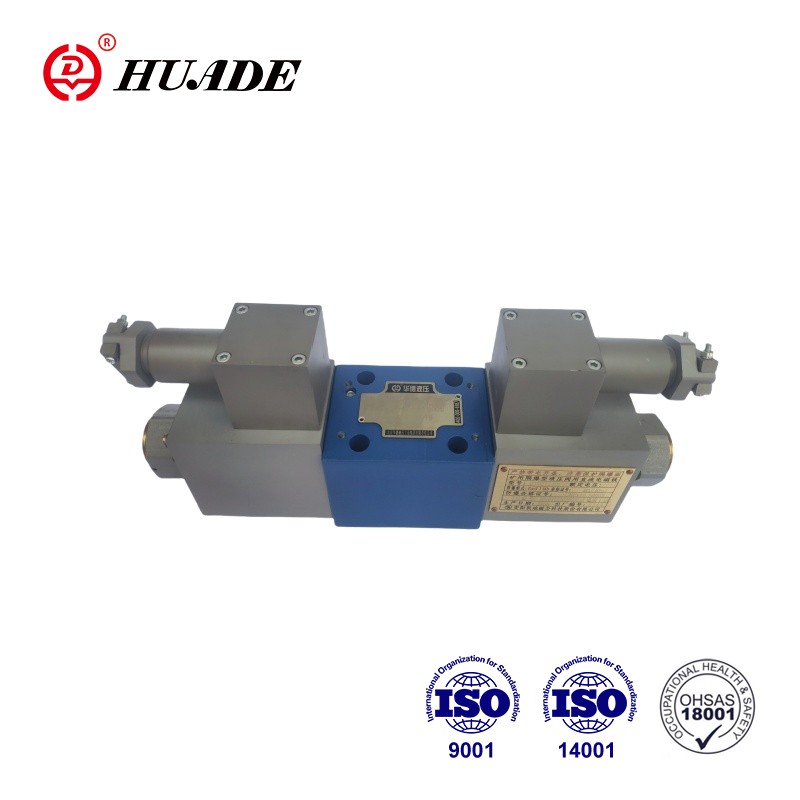

ပေါက်ကွဲမှု - အထောက်အထားအချိုးအစားအချိုးကျသော directional valve 4WRA 10-2x ကိုအရည်အသွေးမြင့်သောချေးငွေခံနိုင်ရည်ရှိသောပစ္စည်းများနှင့်အတူပြုလုပ်ထားပြီးအိမ်ရာသည်ပေါက်ကွဲမှုသက်ရောက်မှုများနှင့်မီးလျှံတိုက်စားမှုများကိုထိရောက်စွာခုခံတွန်းလှန်နိုင်သည့်ပေါက်ကွဲမှုအထောက်အကူပြုပစ္စည်းများဖြင့်ပြုလုပ်ထားသည်။ ပေါက်ကွဲမှု - အထောက်အထားအချိုးအစားအချိုးကျသော directional directional valve 4wra 10-2x သည် CNEx အသိအမှတ်ပြုလက်မှတ်ကိုဖြတ်သန်းသွားခဲ့သည်။ Huade ၏ပေါက်ကွဲမှု - အထောက်အကူပြုထုတ်ကုန်သည်အရည်အသွေးမြင့်မားပြီးစျေးနှုန်းချိုသာသောစျေးကွက်တွင်တသမတ်တည်းချီးမွမ်းခံခဲ့ရသည်။
| ဟိုက်ဒလက်စ် | |||
| တပ်ဆင်အေးထားခြင်း | optional, ဖြစ်နိုင်ရင်အလျားလိုက် | ||
| အမည်ခံအရွယ်အစား | 6 | 10 | |
| အလေးချိန် (ကီလိုဂရမ်) | 4wra ... 2x | 2 | 6.6 |
| nominal စီးဆင်းမှု qvnom at △ p = 10 ဘား (ဌ / min) | 7, 15, 26 | 30, 60 | |
| hysteresis (%) | ≤5 | ||
| ပြောင်းပြန် Span (%) | ≤1 | ||
| တုံ့ပြန်မှု sensitivity (%) | ≤ 0.5 | ||
| Max.operating ဖိအား | Ports A, B, P (bar) | 350 | |
| ဆိပ်ကမ်း T (ဘား) | 210 | ||
| ဖိအားအရည် | ဓာတ်သတ္တုဆီ (HL, HLP) DIN 51524 | ||
| တောင်းဆိုမှုအပေါ်အခြားဖိအားအရည်! | |||
| ပတ်ဝန်းကျင်လေထုအပူချိန်အကွာအဝေး (℃) | 4wra ... 2x | -20 ဒီဂရီစင်တီဂရိတ်မှ 70 ဒီဂရီစင်တီဂရိတ် (-4 ° F မှ 158 ဒီဂရီဖာရင်ဟိုက်) | |
| viscosity အကွာအဝေး (MM2/ s) | 20TO 380 (ဖြစ်နိုင်ရင် 30 မှ 46) | ||
| အရည်သန့်ရှင်းမှုလူတန်းစား | NAS1638 class9 သို့မဟုတ် ISO 4406 Class 20/18/15 | ||
| လျှပ်ကာ | ||||
| 1) solenoid ဒေတာ | ||||
| ဗို့အားအမျိုးအစား | ြငင်းရှား | |||
| 4WRA အတွက် Command Value signal ကို | ± 10Vor4 ~ 20MA | |||
| solenoid နှုန်း max.current (က) | 2.5 | 1.5 | 0.8 | |
| solenoid ကွိုင်တိုက်ဖျက်ရေး (ω) | 20 ဒီဂရီစင်တီဂရိတ်တွင်အအေးတန်ဖိုး | 2 | 4.8 | 19.5 |
| Max.warm တန်ဖိုး | 3 | 7.2 | 28.8 | |
| တာဝန် (%) | ED100% | |||
| Max.coil အပူချိန် (℃) | 150 | |||
| en60529 မှ Valve ကာကွယ်စောင့်ရှောက်ရေး | ip 65 | |||
| 2) ထိန်းချုပ်မှုအီလက်ထရောနစ် | ||||
| အသံချဲ့စက် | 4wra ... 2x | VT-VSPA2 -..- 2x | ||
| ထောက်ပံ့ရေးဗို့အား (v) | အမည်ခံဗို့အား | 24 | ||
| အနိမ့်ကန့်သတ်တန်ဖိုး | 21/22 (4wra) | |||
| အထက်ကန့်သတ်တန်ဖိုး | 35 | |||
| အသံချဲ့စက်ပါဝါစားသုံးမှု (က) | imax | <1.8 | ||
| currents | 3 | |||
အင်္ဂါရပ်များ:
▶စီးဆင်းမှု၏ ဦး တည်ချက်နှင့်ပမာဏကိုထိန်းချုပ်ရန်တိုက်ရိုက်လည်ပတ်သောအချိုးကျ directional valve
▶ Subplate Mounting အတွက် - porting partition သည် iso4401 နှင့်ကိုက်ညီသည်
▶ Central Thread နှင့်ဖြုတ်တပ်နိုင်သောကွိုင်နှင့်အတူအချိုးကျ solenoids အားဖြင့် actuating
▶နွေ ဦး စင်တာ Control Skool
လျှောက်လွှာ -
ပေါက်ကွဲမှု - အထောက်အထားအချိုးအစားအချိုးကျသော directional valve 4WRA 10-2x ကိုကျောက်မီးသွေးတွင်းများတွင်ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုကြသည်။ ရေနံဓာတုစက်မှုလုပ်ငန်း။
အခြေခံအားဖြင့်အခြေခံအားဖြင့်အခြေခံအားဖြင့်ဖွဲ့စည်းထားသည့်ခန္ဓာကိုယ် (1) သည်မျက်နှာပြင်တပ်ဆင်ထားခြင်း, SPOOL (3), Solenoids (2), Solenoids (2),
Solenoids (4) ဖြင့်ထိန်းချုပ်မှု spool (3) ကို Compression Springs (2) ၏ဗဟိုအနေအထားတွင်ကျင်းပသည်။
ထိန်းချုပ်မှု spool (3) ၏အချိုးကျ solenoids (4) e.g. ၏တစ်ခုအားပေးအားဖြည့်ခြင်းအားဖြင့်ထိန်းချုပ်မှု spool ၏တိုက်ရိုက်ထုတ်လွှစစ်ဆင်ရေး ထို့နောက် solenoid ကိုမှန်ကန်စွာထိန်းချုပ်ခြင်းသည် Control SPOOL (3) ၏လှုပ်ရှားမှုသည်လျှပ်စစ်သွင်းထည့်သွင်းမှုအချက်ပြမှုနှင့်ဆက်စပ်မှုနှင့် P to A နှင့် B မှ A နှင့် B သို့ဆက်သွယ်မှုဆိုင်ရာ 0 ါကျများနှင့်ချိတ်ဆက်ထားသောစီးဆင်းမှုစရိုက်များဖြင့်ချိတ်ဆက်ပါ။
4WRA (E) ... 2x switched scitted scittember valves များသည် solenoid "a" နှင့်သာတပ်ဆင်ထားသည်။ Plug (6) ကို "B" အချိုးကျ solenoid တွင်တပ်ဆင်ထားသည်။
ပေါက်ကွဲမှု - သက်သေအထောက်အထားအချိုးကျ directional valve 4wra 10-2x
