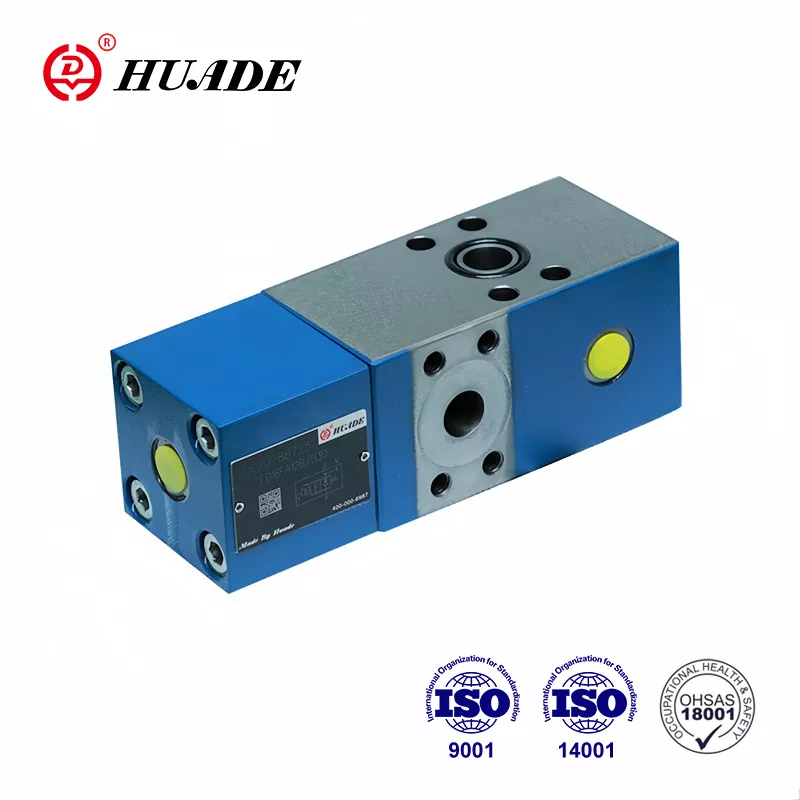

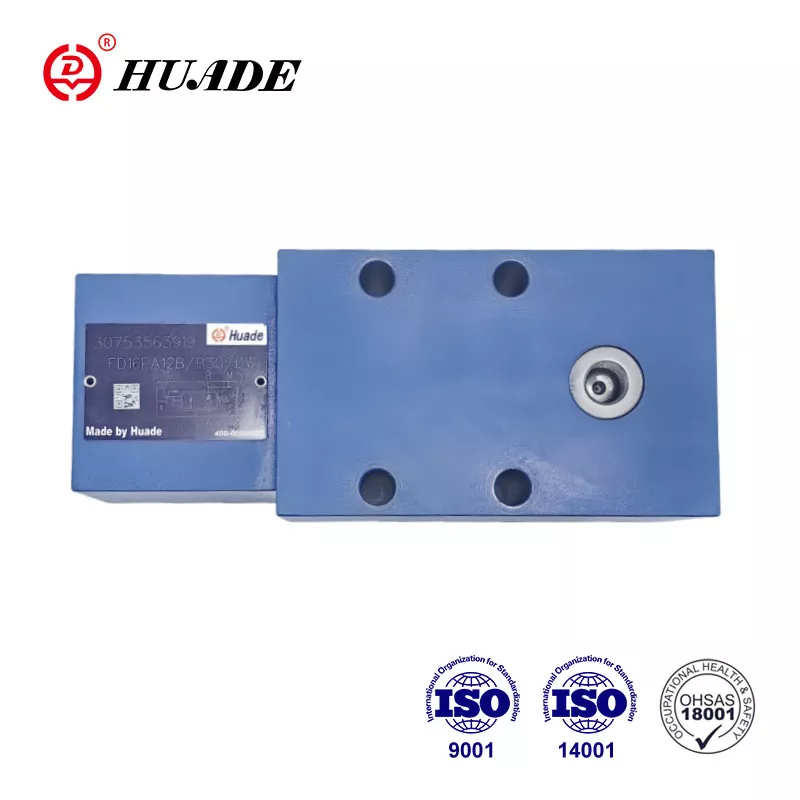

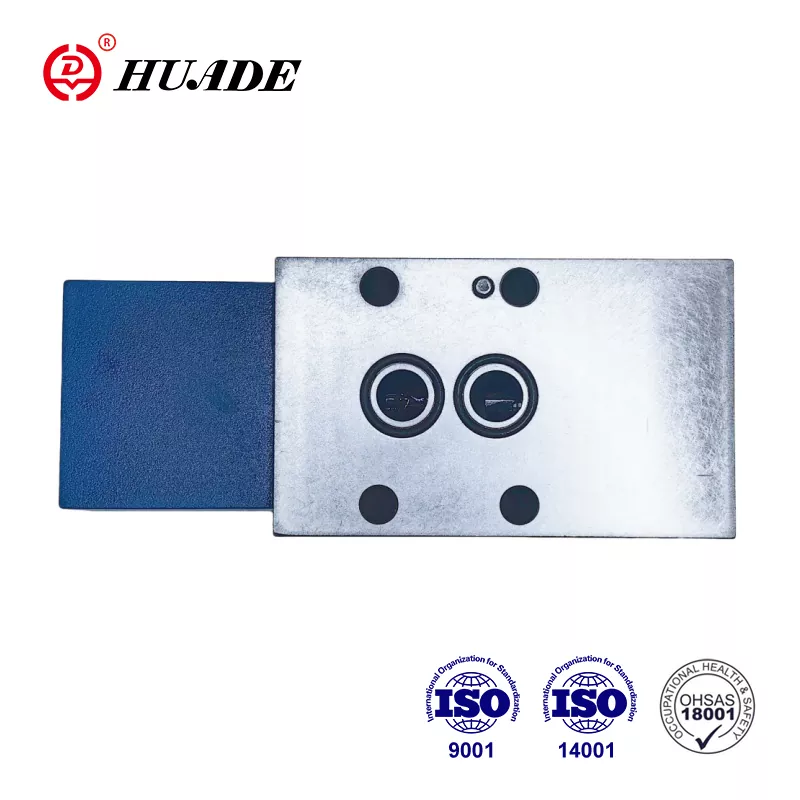

check-Q-meter valve အမျိုးအစား FD 16 သည် စီးဆင်းမှုကို ထိန်းညှိပေးသည့် လုပ်ဆောင်ချက်အတွက် အဓိကအားဖြင့် နာမည်ကြီးသည်။ Huade Hydraulic valves အမျိုးအစား FD 16 သည် Rexroth ထုတ်ကုန်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ အမှန်မှာ Huade Hydraulic သည် Rexroth နှင့် ရေရှည်ပူးပေါင်းဆောင်ရွက်မှုနှစ်ခုရှိခဲ့သည်။ စက်ရုံသည် ကုန်ကျစရိတ်သက်သာမှုနှင့် လက်တွေ့ကျမှုကို ပိုမိုအာရုံစိုက်သည်။ စက်ရုံတွင် ထုတ်ကုန်၏ တည်ငြိမ်သော စွမ်းဆောင်ရည်ကို သေချာစေရန် ကမ္ဘာတစ်ဝှမ်းမှ အဆင့်မြင့် ထုတ်လုပ်မှု စက်ကိရိယာများ တင်းကျပ်သော စမ်းသပ်မှုစနစ် ရှိပါသည်။
|
လည်ပတ်ဖိအား၊ ဆိပ်ကမ်းများ A၊ X (MPa) |
31.5 သို့ |
|
လည်ပတ်ဖိအား။ ဆိပ်ကမ်း B (MPa) |
42 သို့ |
|
ရှေ့ပြေးဖိအား၊ ဆိပ်ကမ်း X (စီးဆင်းမှုထိန်းချုပ်မှုအကွာအဝေး) (MPa) |
min.2to3.5၊ max.31.5 |
|
ကွဲအက်ဖိအား၊ A မှ B (MPa)၊ |
0.2 |
|
Secondary Pressure Relief Valve (MPa) အတွက် ဖိအားသတ်မှတ်ခြင်း |
40 သို့ |
|
စီးဆင်းမှု (L/min) |
80 (size12) 200 (size16)၊ |
|
ဧရိယာအချိုးအကြို ဖွင့်လှစ်ခြင်း။ |
poppet ထိုင်ခုံဧရိယာ/ pilot spool ဧရိယာ = 1/20 |
|
Pressure fluid temperature range (℃) |
-၃၀ မှ+၈၀ |
|
Viscosity range(mm²/s) |
10 မှ 800 |
|
ဖိအားအရည် |
တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်)၊ သို့မဟုတ် ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်) |
အင်္ဂါရပ်များ:
▶ D,ISO 5781 နှင့် CETOP - RP 121H မှ DIN 24 340 သို့ ပို့ခြင်းပုံစံ
▶ Pilot လည်ပတ်စစ်ဆေးသည့်အဆို့ရှင်၊ ယိုစိမ့်မှုမရှိဘဲ။ check-Q-meter သည် ဧရိယာအချိုး (Q2=Q1φ) ဆလင်ဒါများနှင့်အတူ actuator Q1 ၏ ဆန့်ကျင်ဘက်ဘက်သို့ ညွှန်ကြားသည့် စီးဆင်းမှုနှင့်စပ်လျဉ်း၍ ပြန်လာသောစီးဆင်းမှု Q2 ကို ထိန်းချုပ်ပါသည်။
▶ By-pass အဆို့ရှင်၊ ဆန့်ကျင်ဘက်သို့ လွတ်လပ်စွာစီးဆင်းခြင်း။
▶ ရွေးချယ်နိုင်သော တပ်ဆင်ထားသော ဒုတိယဖိအားသက်သာရာအဆို့ရှင် (အနားကွပ်ချိတ်ဆက်မှုများရှိသော အဆို့ရှင်အတွက်သာ)။
လျှောက်လွှာ
Check-Q-meters valves FD16 ၏အဓိကလုပ်ဆောင်ချက်မှာ ဝန်နှင့်မလွတ်ကင်းသော ဟိုက်ဒရောလစ်မော်တာများနှင့် ဆလင်ဒါများ၏အမြန်နှုန်းများကို လွှမ်းမိုးရန်ဖြစ်သည် (အဝေးပြေးခြင်းကိုကာကွယ်သည်)။ ထို့အပြင် ပိုက်ပေါက်ကွဲခြင်းဘေးကင်းရေး အတွက် သီးခြားလုပ်ဆောင်မှုတစ်ခုလည်း ပါရှိသည်။

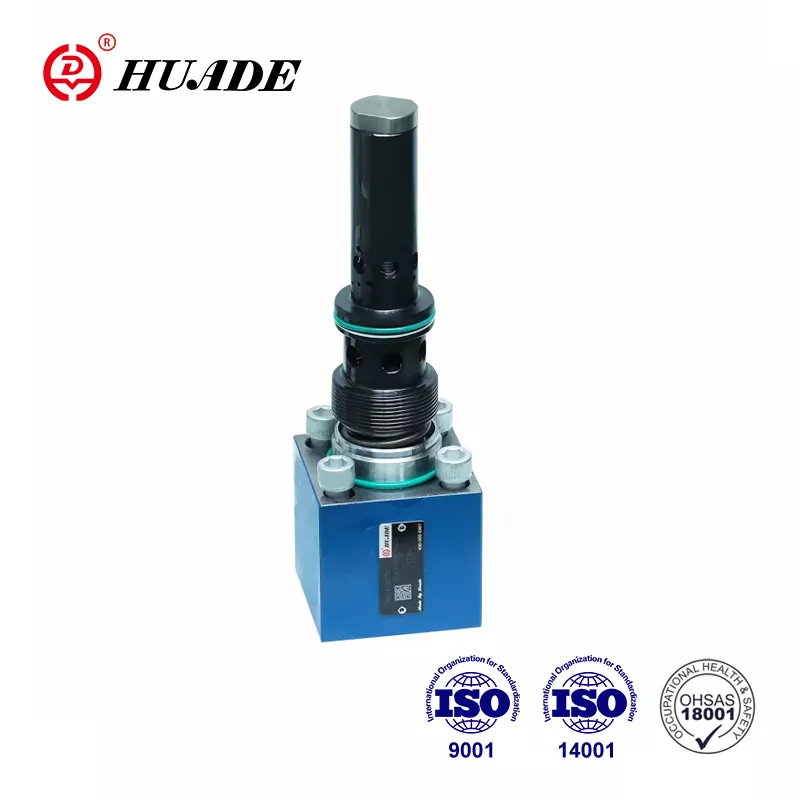

check-Q-meter တွင် အခြေခံအားဖြင့် အိမ်ရာ (1)၊ main poppet (2)၊ pilot part (3)၊ pilot spool (4)၊ damping spool (5) နှင့် pilot damping (6) တို့ပါဝင်သည်။
Check-Q-Meter Valve FD ၏ဖွဲ့စည်းပုံ ၁၆
Check-Q-Meter Valve FD 16 ၏ သင်္ကေတ
Circuit ဥပမာများ
မှတ်ချက် -
ဆလင်ဒါတစ်ခုစီတွင် တူညီသောဖိအားနှင့် တူညီသောဖိအားကို အာမမခံနိုင်သောကြောင့် တစ်ပြိုင်နက်တည်း ရွေ့လျားခိုင်းစေသည့် ဆလင်ဒါနှစ်ခုကို ထိန်းချုပ်ရန် check-Q-meter နှစ်ခုကို အသုံးမပြုနိုင်ပါ။
ထို့ကြောင့်၊ ဆလင်ဒါများကို SL အမျိုးအစားတွင် ရှေ့ပြေးစစ်ဆေးသည့်အဆို့ရှင်နှစ်ခု တပ်ဆင်ထားရမည်ဖြစ်ပါသည်။ အဆိုပါစစ်ဆေးချက်-Q-မီတာကို ဘုံလိုင်းတစ်ခုတွင်တပ်ဆင်ထားသည်။
ဤကိစ္စတွင်၊ ဝန်ဖိအားသည် 20MPa ထက်မပိုရပါ။
