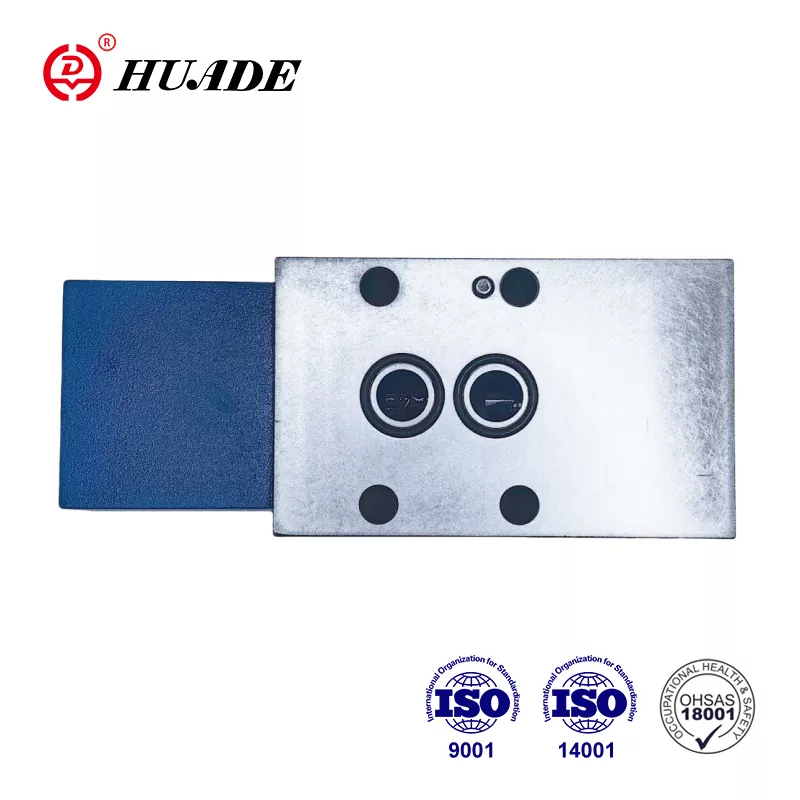

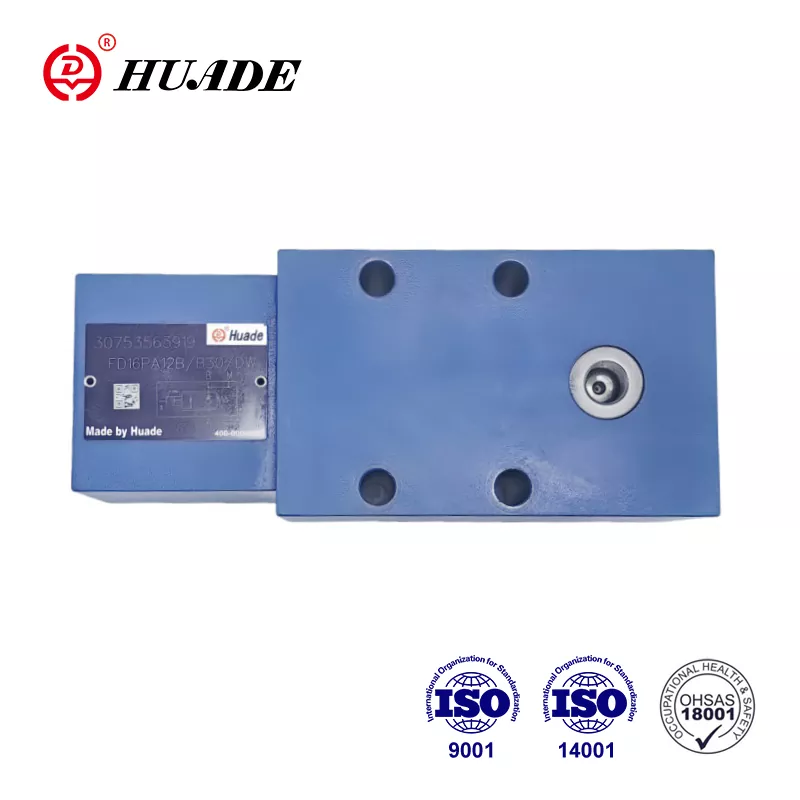

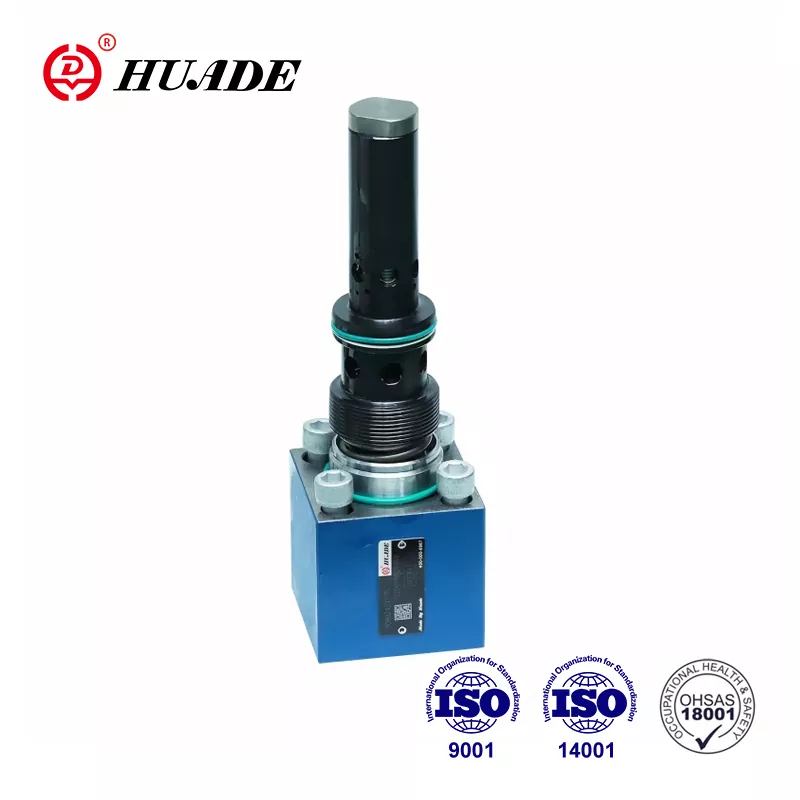

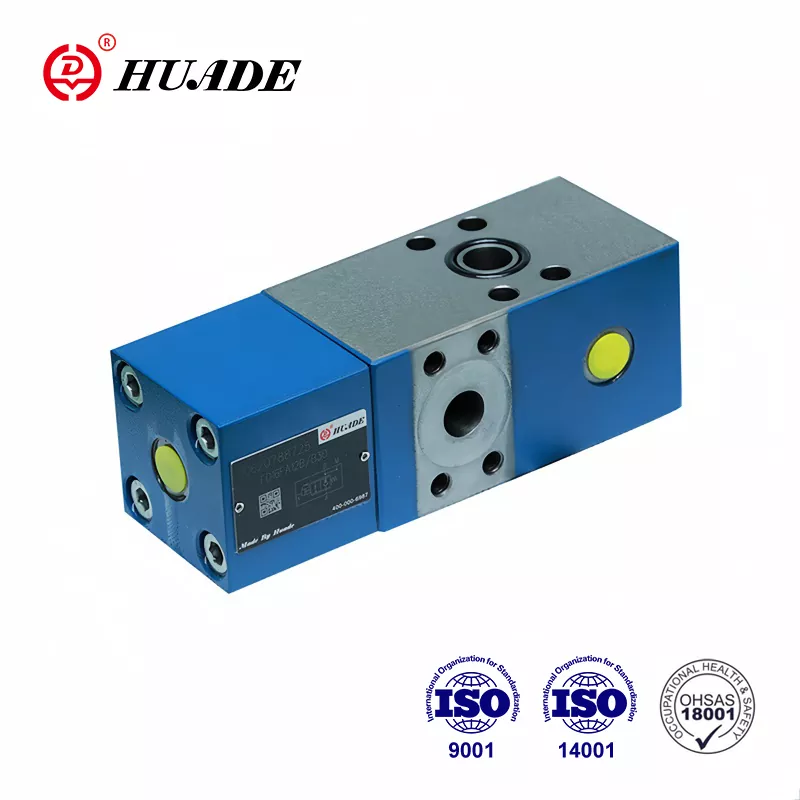

Flow valve FD 12 ကို ဟိုက်ဒရောလစ် မော်တာနှင့် ဆလင်ဒါ၏ အမြန်နှုန်းကို ထိန်းချုပ်ရန် ဟိုက်ဒရောလစ်စနစ်တွင် အသုံးပြုသည်။ ၎င်းတွင်အရည်အသွေးမြင့်မားပြီးစျေးနှုန်းချိုသာသည်။ Huade Hydraulic သည် ထုတ်ကုန်များ၏ ကုန်ကျစရိတ်ကို အောင်မြင်စွာ ထိန်းချုပ်နိုင်ပြီး ဝယ်ယူသူများကို တတ်နိုင်သော ဟိုက်ဒရောလစ် FD check-Q-meter valves များ ပေးဆောင်ပါသည်။ အရည်အသွေးကောင်းရခြင်း၏ အကြောင်းရင်းတစ်ခုမှာ Huade Hydraulic တွင် ကောင်းမွန်သော စစ်ဆေးရေးစနစ် ပါရှိသည်။ စက်ရုံသည် ကမ္ဘာတစ်ဝှမ်းမှ အဆင့်မြင့်စက်ပစ္စည်း 750 ကျော်ကို မိတ်ဆက်ပေးခဲ့သည်။ Huade Hydraulic မှပေးသော flow valves အားလုံးသည် နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီပါသည်။
|
လည်ပတ်ဖိအား၊ ဆိပ်ကမ်းများ A၊ X (MPa) |
31.5 သို့ |
|
လည်ပတ်ဖိအား။ ဆိပ်ကမ်း B (MPa) |
42 သို့ |
|
ရှေ့ပြေးဖိအား၊ ဆိပ်ကမ်း X (စီးဆင်းမှုထိန်းချုပ်မှုအကွာအဝေး) (MPa) |
min.2to3.5၊ max.31.5 |
|
ကွဲအက်ဖိအား၊ A မှ B (MPa)၊ |
0.2 |
|
Secondary Pressure Relief Valve (MPa) အတွက် ဖိအားသတ်မှတ်ခြင်း |
40 သို့ |
|
စီးဆင်းမှု (L/min) |
80 (size12) 200 (size16)၊ |
|
ဧရိယာအချိုးအကြို ဖွင့်လှစ်ခြင်း။ |
poppet ထိုင်ခုံဧရိယာ/ pilot spool ဧရိယာ = 1/20 |
|
Pressure fluid temperature range (℃) |
-၃၀ မှ+၈၀ |
|
Viscosity range(mm²/s) |
10 မှ 800 |
|
ဖိအားအရည် |
တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်)၊ သို့မဟုတ် ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်) |
အင်္ဂါရပ်များ:
▶ D,ISO 5781 နှင့် CETOP - RP 121H မှ DIN 24 340 သို့ ပို့ခြင်းပုံစံ
▶ Pilot လည်ပတ်စစ်ဆေးသည့်အဆို့ရှင်၊ ယိုစိမ့်မှုမရှိဘဲ။ check-Q-meter သည် ဧရိယာအချိုး (Q2=Q1φ) ဆလင်ဒါများနှင့်အတူ actuator Q1 ၏ ဆန့်ကျင်ဘက်ဘက်သို့ ညွှန်ကြားသည့် စီးဆင်းမှုနှင့်စပ်လျဉ်း၍ ပြန်လာသောစီးဆင်းမှု Q2 ကို ထိန်းချုပ်ပါသည်။
▶ By-pass အဆို့ရှင်၊ ဆန့်ကျင်ဘက်သို့ လွတ်လပ်စွာစီးဆင်းခြင်း။
▶ ရွေးချယ်နိုင်သော တပ်ဆင်ထားသော ဒုတိယဖိအားသက်သာရာအဆို့ရှင် (အနားကွပ်ချိတ်ဆက်မှုများရှိသော အဆို့ရှင်အတွက်သာ)။
လျှောက်လွှာ
Check-Q-meters valves FD12 ကို ဟိုက်ဒရောလစ် မော်တာများနှင့် ဆလင်ဒါများ၏ အမြန်နှုန်းကို လွှမ်းမိုးရန် (အကွာအဝေးကို ဟန့်တားသည်) ကို လွှမ်းမိုးရန် ဟိုက်ဒရောလစ်စနစ်များတွင် အသုံးပြုပါသည်။ ထို့အပြင် ပိုက်ပေါက်ကွဲခြင်းဘေးကင်းရေး အတွက် သီးခြားလုပ်ဆောင်မှုတစ်ခုလည်း ပါရှိသည်။
check-Q-meter တွင် အခြေခံအားဖြင့် အိမ်ရာ (1)၊ main poppet (2)၊ pilot part (3)၊ pilot spool (4)၊ damping spool (5) နှင့် pilot damping (6) တို့ပါဝင်သည်။
Check-Q-Meter Valve FD 12 ၏ဖွဲ့စည်းပုံ
Check-Q-Meter Valve FD 12 ၏ သင်္ကေတ
Circuit ဥပမာများ
မှတ်ချက် -
ဆလင်ဒါတစ်ခုစီတွင် တူညီသောဖိအားနှင့် တူညီသောဖိအားကို အာမမခံနိုင်သောကြောင့် တစ်ပြိုင်နက်တည်း ရွေ့လျားခိုင်းစေသည့် ဆလင်ဒါနှစ်ခုကို ထိန်းချုပ်ရန် check-Q-meter နှစ်ခုကို အသုံးမပြုနိုင်ပါ။
ထို့ကြောင့်၊ ဆလင်ဒါများကို SL အမျိုးအစားတွင် ရှေ့ပြေးစစ်ဆေးသည့်အဆို့ရှင်နှစ်ခု တပ်ဆင်ထားရမည်ဖြစ်ပါသည်။ အဆိုပါစစ်ဆေးချက်-Q-မီတာကို ဘုံလိုင်းတစ်ခုတွင်တပ်ဆင်ထားသည်။
ဤကိစ္စတွင်၊ ဝန်ဖိအားသည် 20MPa ထက်မပိုရပါ။
