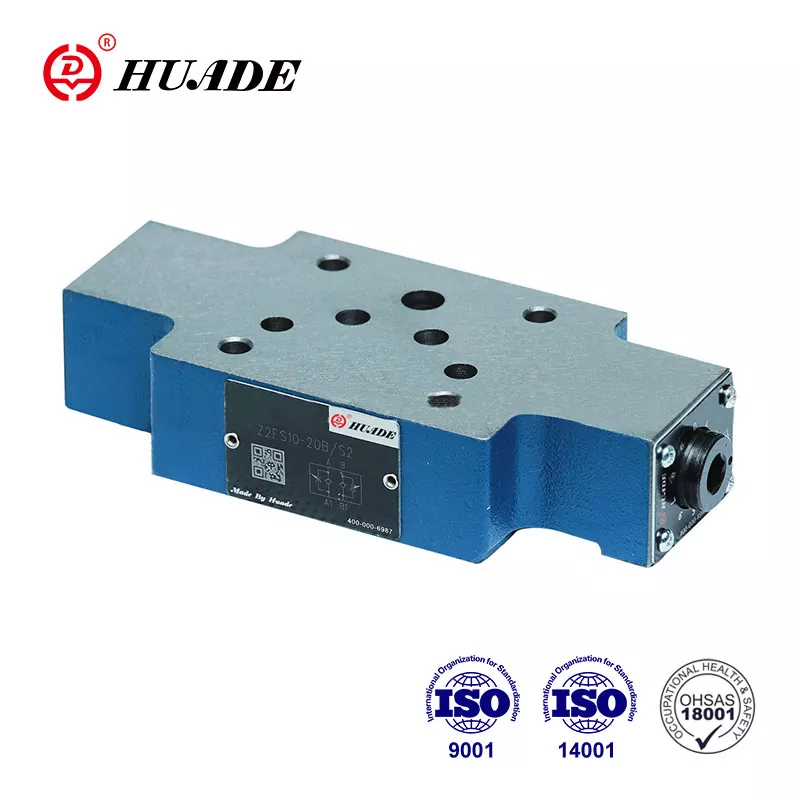

Throttle Check Valve Z2FS 10-5

နှစ်ချက်အခိုးအဖွင့်/စစ်ဆေးသည့်အဆို့ရှင်အမျိုးအစား Z2FS 10...-30B/... သည် အသားညှပ်ပေါင်မုန့်ပြားဒီဇိုင်းတွင်ဖြစ်သည်။  ဤ flow valve ကို meter-in သို့မဟုတ် meter-out control အတွက် အသုံးပြုသည်။ Rexroth နှင့် ရေရှည်ပူးပေါင်းဆောင်ရွက်မှုနှစ်ခုကြောင့် Rexroth မှကမ်းလှမ်းသော Z2FS 10-5-3X စီးရီးကို အစားထိုးနိုင်သည်။ ပလပ်စတစ်ရေစိုခံထုပ်ပိုးမှု၊ စံပုံး သို့မဟုတ် အထပ်သားထုပ်ပိုးခြင်းကဲ့သို့သော အခိုးအငွေ့အဆို့ရှင်များ Z2FS 10-5 ၏ထုတ်ကုန်ထုပ်ပိုးမှုကိုလည်း စိတ်ကြိုက်ပြုလုပ်နိုင်ပါသည်။

Throttle Check Valve Z2FS 10-5 ၏ ထုတ်ကုန်ပါရာမီတာ

ထုတ်ကုန်အင်္ဂါရပ်နှင့် Throttle Check Valve Z2FS 10-5 ၏လျှောက်လွှာ

အင်္ဂါရပ်များ:

▶ အသားညှပ်ပေါင်မုန့်ပြား အဆို့ရှင်

▶ A၊ ISO 4401 နှင့် CETOP - RP 121 H မှ DIN 24 340 သို့ ပို့သည့်ပုံစံ

▶ ဝန်ဆောင်မှုဆိပ်ကမ်း 2 ခု၏ ပင်မ သို့မဟုတ် ရှေ့ပြေးအရည်စီးဆင်းမှုကို ကန့်သတ်ရန်အတွက်

▶ ပြုပြင်ပြောင်းလဲမှု အစိတ်အပိုင်း ၃ ခု

. အတိုင်းအတာဖြင့် လော့ခ်ချနိုင်သော rotary ခလုတ်

. အတွင်းပိုင်း ဆဋ္ဌဂံနှင့် စကေးဖြင့် ချည်တံ

. စကေးနှင့်အတူ rotary ခလုတ်

▶ မီတာဝင်ခြင်း သို့မဟုတ် မီတာအထွက် ထိန်းချုပ်ခြင်းအတွက်

လျှောက်လွှာ

နှစ်ထပ်အခိုးအပေါက်စစ်ဆေးသည့်အဆို့ရှင် Z2FS 10-5 ကို ဝန်ဆောင်မှုဆိပ်ကမ်းတစ်ခု သို့မဟုတ် နှစ်ခု၏ ပင်မ သို့မဟုတ် ရှေ့ပြေးစီးဆင်းမှုကို ကန့်သတ်ရန်အတွက် အသုံးပြုပါသည်။ အချိုးညီညီစီစဉ်ထားသော အခိုးအငွေ့/စစ်ဆေးသည့်အဆို့ရှင်နှစ်ခုသည် စီးဆင်းမှုကို လမ်းကြောင်းတစ်ခုတည်းတွင် ကန့်သတ်ထားပြီး ဆန့်ကျင်ဘက်သို့ လွတ်လပ်စွာစီးဆင်းမှုကို ခွင့်ပြုပါသည်။

Throttle Check Valve Z 2 FS 10-5 ၏ အပိုင်းနှင့် သင်္ကေတ

မီတာအတွင်း ထိန်းချုပ်မှုအရည်အတွက် ဆိပ်ကမ်း A1 မှ အဆို့ရှင်ထိုင်ခုံ (2) နှင့် throttling spool (3.1) အထိ ပြုလုပ်ထားသည့် throttling point (1) မှတဆင့် port A2 သို့ ဖြတ်သန်းသည်။ အပေါက်ဖောက်ခြင်း (၃.၁) သည် ဗိုင်းလိပ်တံ (၄) မှတဆင့် axially ချိန်ညှိနိုင်သောကြောင့် throttling point (1) ကို ချိန်ညှိနိုင်စေပါသည်။ တစ်ချိန်တည်းတွင် port A1 မှအရည်သည် spool side (6) သို့ bore (5) မှတစ်ဆင့် ရောက်ရှိလာသည်။ စပရိန်တွန်းအားအပြင် ဖိအားသည် throttle spool (3.1) ကို ၎င်း၏ throttling အနေအထားတွင် ထိန်းသိမ်းထားသည်။ service port B2 မှ ပြန်စီးဆင်းလာသော Flow သည် throttle spool (3.2) ကို spring သို့ ရွေ့လျားစေသည် (7) valve ကို check valve အဖြစ် လုပ်ဆောင်စေသည် လွတ်လပ်စွာ စီးဆင်းမှုကို ခွင့်ပြုပေးသည်။ အဆို့ရှင်ကို တပ်ဆင်သည့်နည်းလမ်းပေါ်မူတည်၍ throttling effect ကို meter-in သို့မဟုတ် meter-out control အဖြစ် စီစဉ်နိုင်သည်။

ပင်မအရည်စီးဆင်းမှုကို ကန့်သတ်ခြင်း။

actuator (ပင်မအရည်စီးဆင်းမှု) ၏အလျင်ကိုပြောင်းလဲရန်အတွက် double throttle/check valve ကို directional valve နှင့် sub-plate ကြားတွင်တပ်ဆင်ထားသည်။

ရှေ့ပြေးအရည်စီးဆင်းမှုကို ကန့်သတ်ခြင်း။

pilot လည်ပတ်နေသော directional control valves များတွင်၊ double/throttle check valve ကို pilot choke adjustment (pilot fluid flow) အဖြစ် ထည့်သွင်းထားပါသည်။ ၎င်းကို main valve နှင့် pilot valve ကြားတွင် တပ်ဆင်ထားသည်။

Double throttle/check valve ၏ဖွဲ့စည်းပုံ၊ Type Z 2 FS 10-5- 30B

Z 2 FS 10 - 30B ၏သင်္ကေတ
