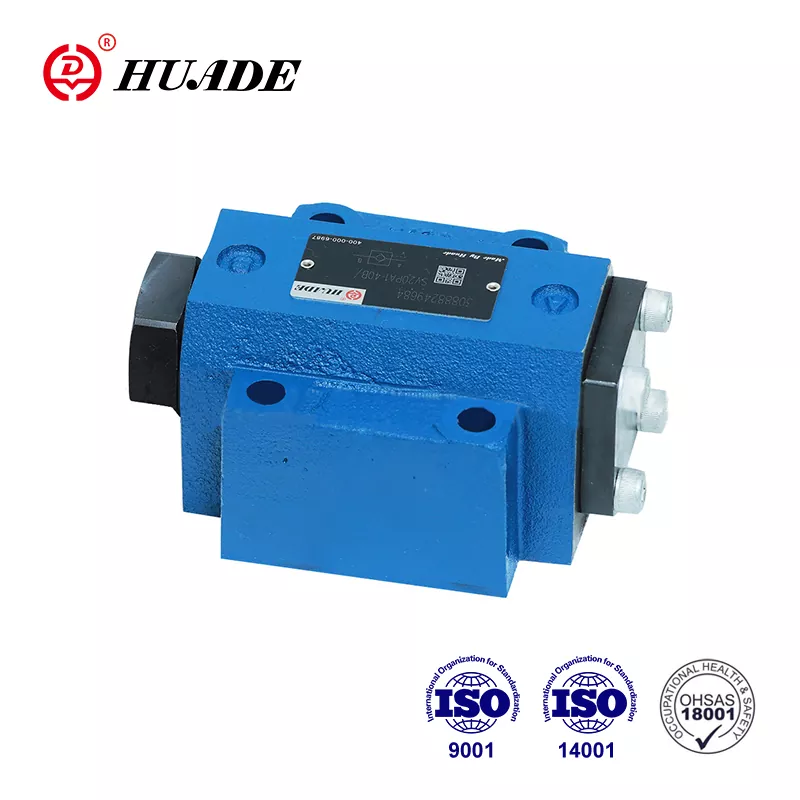

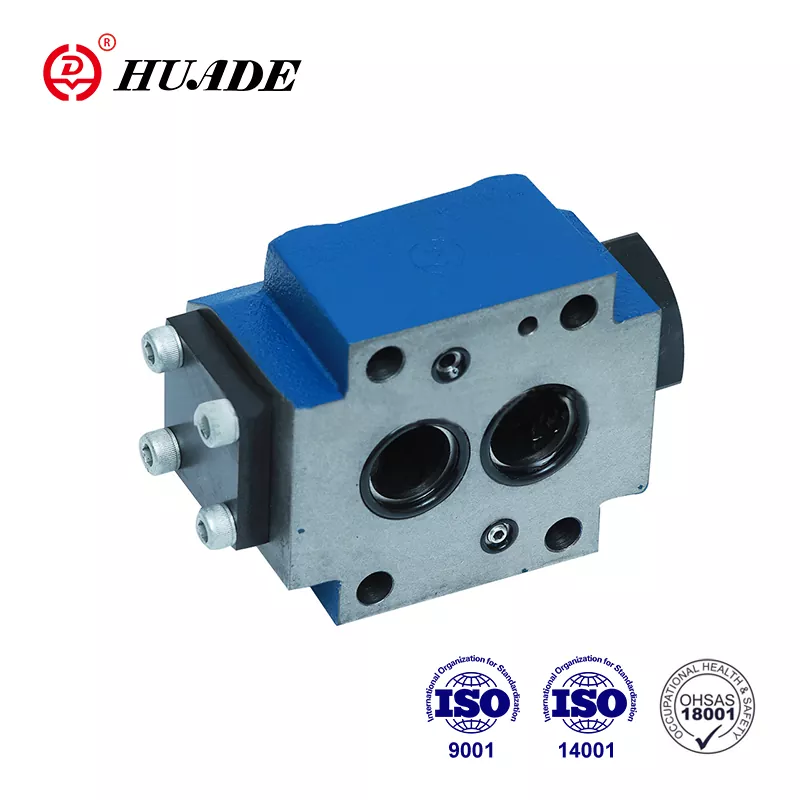

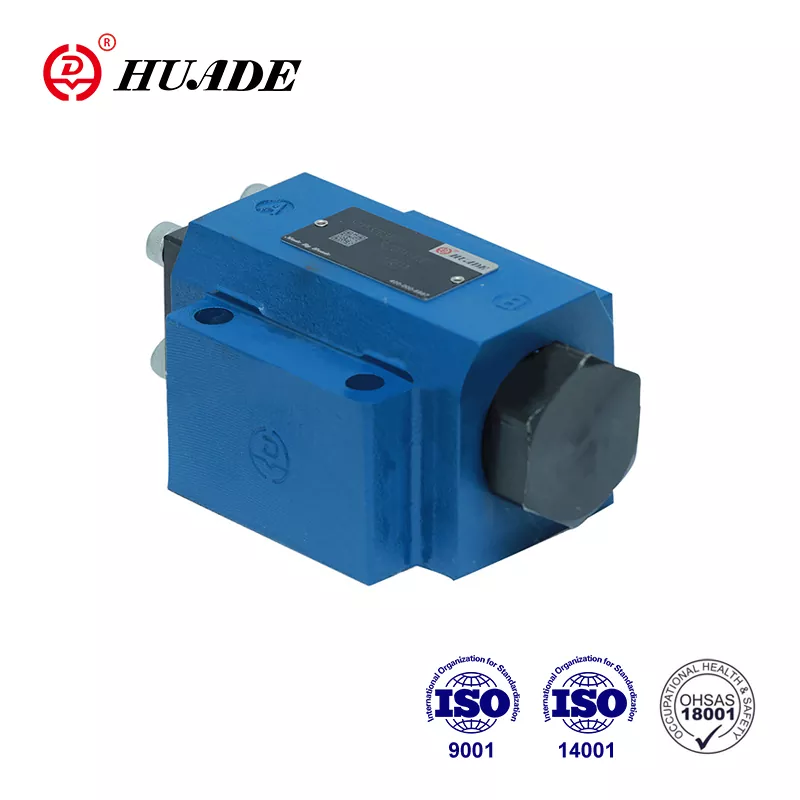

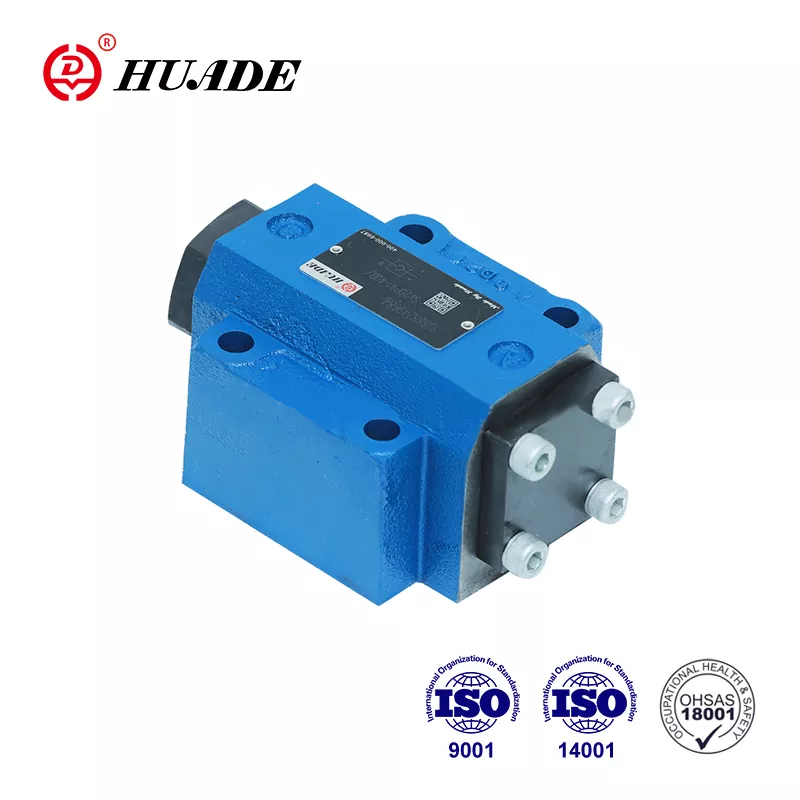

Pilot Operated Check Valve SV

Huafilter ၏ အဓိကလုပ်ငန်းမှာ တရုတ်နိုင်ငံတွင် နှစ်ပေါင်းများစွာကြာအောင် Huade® ဟိုက်ဒရောလစ် လမ်းညွှန်အဆို့ရှင်များနှင့် ဟိုက်ဒရောလစ်စနစ်များ ပြုပြင်ခြင်းလုပ်ငန်းဖြစ်သည်။ ကျွန်ုပ်တို့သည် 2023 ခုနှစ်တွင် Beijing Huade Hydraulic Industrial Group ၏ တစ်ခုတည်းသော တရားဝင်ခွင့်ပြုချက်ရရှိထားသော ပြည်ပဖြန့်ဖြူးရေးကုမ္ပဏီဖြစ်လာခဲ့သည်။ ကျွန်ုပ်တို့၏ check valves များသည် နိုင်ငံတကာစံနှုန်းအတိုင်း အမြဲရောက်ရှိနေပါသည်။ Pilot Operated Check Valve SV ၏ အရည်အသွေးသည် သုံးစွဲသူများ၏ လိုအပ်ချက်နှင့် ကိုက်ညီကြောင်း ကျွန်ုပ်တို့ အာမခံပါသည်။ ကျွန်ုပ်တို့သည် အချိန်နှင့်တပြေးညီ နည်းပညာပံ့ပိုးမှုပေးသည့် အတွေ့အကြုံရှိသော အင်ဂျင်နီယာများဖြင့် ကောင်းမွန်သော အရောင်းအပြီးဝန်ဆောင်မှုကို ပေးပါသည်။ ကုန်ကျစရိတ်သက်သာပြီး၊ ယုံကြည်စိတ်ချရသော ဟိုက်ဒရောလစ်ထုတ်ကုန်များနှင့် ထိပ်တန်းဝန်ဆောင်မှုများအတွက် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။ PDF ဒေါင်းလုဒ်လုပ်ပါ။

Huade ကို တည်ထောင်ပြီးနောက် Rexroth နှင့် နှစ်ကြိမ် ပူးပေါင်းဆောင်ရွက်ခဲ့သည်။ Huade® check valve SV များသည် Rexroth ၏ တူညီသော ထုတ်ကုန်စီးရီးများအတွက် တတ်နိုင်သော အစားထိုးပစ္စည်းများဖြစ်သည်။ အရည်အသွေးကောင်းပြီး စျေးနှုန်းသက်သာတဲ့ နာမည်ကြီးထုတ်ကုန်တွေနဲ့ အပြိုင်အဆိုင်ရှိပါတယ်။ စက်ရုံသည် ISO9001၊ ISO14001 နှင့် OH SAS18001 အောင်မြင်ပြီးဖြစ်သည်။ ၎င်းသည် တရုတ်နိုင်ငံတွင် လူသိများသော အမျိုးသားအမှတ်တံဆိပ်ဖြစ်သည်။ အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်နိုင်သည်။ သာလွန်ကောင်းမွန်ပြီး တည်ငြိမ်သောစွမ်းဆောင်ရည်သေချာစေရန် စက်ရုံမှထွက်ခွာခြင်းမပြုမီ စစ်ဆေးသောအဆို့ရှင်များအားလုံးသည် ပြင်းထန်သောစမ်းသပ်မှုပြုလုပ်ရမည်ဖြစ်သည်။ သာလွန်ကောင်းမွန်သောစွမ်းဆောင်ရည်ကြောင့် Huade® ဟိုက်ဒရောလစ်အဆို့ရှင်များကို စစ်တပ်စက်မှုလုပ်ငန်းနှင့် အခြားနယ်ပယ်များတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။

Pilot Operated Check Valve SV ၏ ထုတ်ကုန်ပါရာမီတာ

နည်းပညာဆိုင်ရာအချက်အလက်
စတိုင်		10	16	20	25	30
အလေးချိန်	subplate တပ်ဆင်ခြင်း (ကီလိုဂရမ်)	1.8	-	4.7	-	7.8
	threaded connection (kg)	2.1	5.4	5.4	10	10
တပ်ဆင်မှုအနေအထား (MPa)		ရွေးချယ်ခွင့်
စီးဆင်းမှုလမ်းကြောင်း (MPa)		A မှ B အခမဲ့ ၊ B မှ A အထိ ဖွင့်လှစ်ခြင်း
လည်ပတ်မှုဖိအား၊ အမြင့်ဆုံး(MPa)		0.5~315
ထိန်းချုပ်မှုဖိအား၊ အမြင့်ဆုံး (MPa)		0.5~315
ထိန်းချုပ်မှု အသံအတိုးအကျယ် -port X (cm3)		2.5	10.8	10.8	19.27	19.27
ထိန်းချုပ်ဧရိယာ -area A1 (cm3)		1.3	3.46	3.46	5.72	5.72
ဧရိယာ A2 (cm3)		0.33	0.7	0.7	1.33	1.33
- ဧရိယာ A3 (cm3)		3.8	10.17	10.17	16.61	16.61
အကျယ်အဝန်း A4 (cm3)		0.79	1.13		1.54	1.54
ဖိအားအရည်		တွင်းထွက်ဆီများ (NBR တံဆိပ်အတွက်) သို့မဟုတ် ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်)
Pressure fluid temperature range (℃)		-၃၀~+၈၀
Viscosity range (mm2/s)		2.8 မှ 500

Pilot Operated Check Valve SV ၏ ထုတ်ကုန်အင်္ဂါရပ်နှင့် လျှောက်လွှာ

အင်္ဂါရပ်များ:

▶ အရည်ဖြင့် ထိန်းချုပ်ထားသော အဆို့ရှင်ကို စစ်ဆေးပါ။

▶ subplate တပ်ဆင်ခြင်းအတွက်၊ ပုံစံကို DIN 24 340 သို့ တပ်ဆင်ခြင်း။

▶ Subplate သို့မဟုတ် screw threaded ချိတ်ဆက်မှု

▶ ယိုစိမ့်ပေါက်ပေါက်ဖြင့် သို့မဟုတ် မပါဘဲ

▶ အကြိုအဖွင့်ရှိ/မရှိ၊

▶ ကြိုတင်အဖွင့်၊ နှိမ့်ချမှုဖြင့် ရိုက်ထည့်ပါ။

▶ အဖွင့်ဖိအား 4 ခု

▶ Din 24 340 fom A၊ 1SO 4401 နှင့် CETOP- RP 121H သို့ pattem ပို့ခြင်း

လျှောက်လွှာ

လိုင်းပြတ်တောက်မှုဖြစ်ပေါ်သည့်အခါ သို့မဟုတ် ဟိုက်ဒရောလစ်စနစ်ဖြင့်သော့ခတ်ထားသော actuators များ၏ တွားသွားသည့်လှုပ်ရှားမှုများကို တားဆီးကာကွယ်ပေးသည့်အနေဖြင့် Pilot လည်ပတ်သည့် စစ်ဆေးချက်အဆို့ရှင် SV ကို ဖိအားအောက်တွင် လည်ပတ်ပတ်လမ်းများ၏ အထီးကျန်မှုအတွက် အသုံးပြုပါသည်။

လုပ်ဆောင်ချက်များ၊ အပိုင်း၊ Pilot Operated Check Valve SV ၏ သင်္ကေတများ

Check valves SV များသည် ဟိုက်ဒရောလစ် pilot လည်ပတ်သည့် စစ်ဆေးသည့် အဆို့ရှင်များဖြစ်ပြီး လမ်းကြောင်းတစ်ခုခုကို နိမ့်စေရန် ဖွင့်နိုင်သည့် poppet အမျိုးအစား ဒီဇိုင်းတွင် ဖြစ်သည်။

အခြေခံအားဖြင့် ဤအဆို့ရှင်များသည် အိမ်ရာ (1)၊ poppet (2)၊ compression spring (3)၊ control spool (4) နှင့် pre-opening၊ ball poppet valve (5) တို့ ပါဝင်ပါသည်။

အဆို့ရှင်သည် A မှ B မှ လွတ်လွတ်လပ်လပ် စီးဆင်းစေပြီး၊ တန်ပြန်ဦးတည်ချက်ဖြင့် poppet (2) ကို ၎င်း၏ထိုင်ခုံပေါ်တွင် စနစ်ဖိအားအပြင် စပရိန်တွန်းအားဖြင့် ကိုင်ထားသည်။

control port X တွင် pressure connection မှတဆင့် control piston (4) ကို ညာဘက်သို့ ရွှေ့သည်။ ဒါက poppet (2) ကို ထိုင်ခုံကနေ တွန်းလိုက်ပါ။ ယခုဆို့ရှင်သည် B မှ A သို့စီးဆင်းနိုင်သည်။

control piston မှတဆင့် valve ၏ မှန်ကန်သောအဖွင့်ကိုသေချာစေရန်အတွက် (4) အနိမ့်ဆုံးထိန်းချုပ်မှုဖိအားတစ်ခုလိုအပ်ပါသည်။

SV..A..(အကြိုအဖွင့်၊ အပိုင်း ၁) ဖြင့် ရိုက်ထည့်ပါ

ဤအဆို့ရှင်သည် နောက်ထပ်အကြိုဖွင့်ခြင်းတစ်ခု ရှိသည်။ control port X တွင် pressure connection မှတဆင့် control piston (4) ကို ညာဘက်သို့ တွန်းသည်။

ပထမဦးစွာ ဘောလုံး (၅) လုံး၊ ထို့နောက် ထိုင်ခုံ (၂) လုံးကို တွန်းထုတ်သည်။ ယခုအခါ အဆို့ရှင်သည် B မှ A သို့ စီးဆင်းသွားနိုင်သည်။ ကြိုတင်ဖွင့်ထားခြင်းကြောင့် ဖိအားအောက်ရှိ အရည်၏ စိုစွတ်မှု လျော့နည်းသွားပါသည်။ ဒီလိုဖြစ်နိုင်ချေရှိတဲ့ ဖိအားဒဏ်တွေကို ရှောင်ရှားပါ။

Symbol of SV

check valve အမျိုးအစား SV ၏ Cutaway မြင်ကွင်း။ .PA

(ယိုစိမ့်ပေါက်မရှိ၊ ကြိုတင်ဖွင့်ထားခြင်းဖြင့်)
