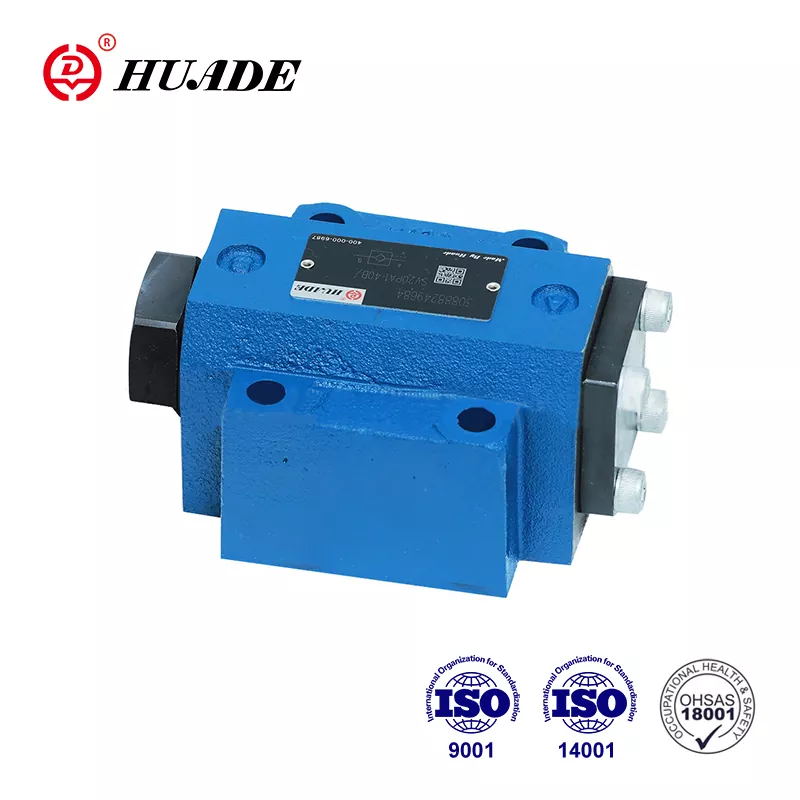

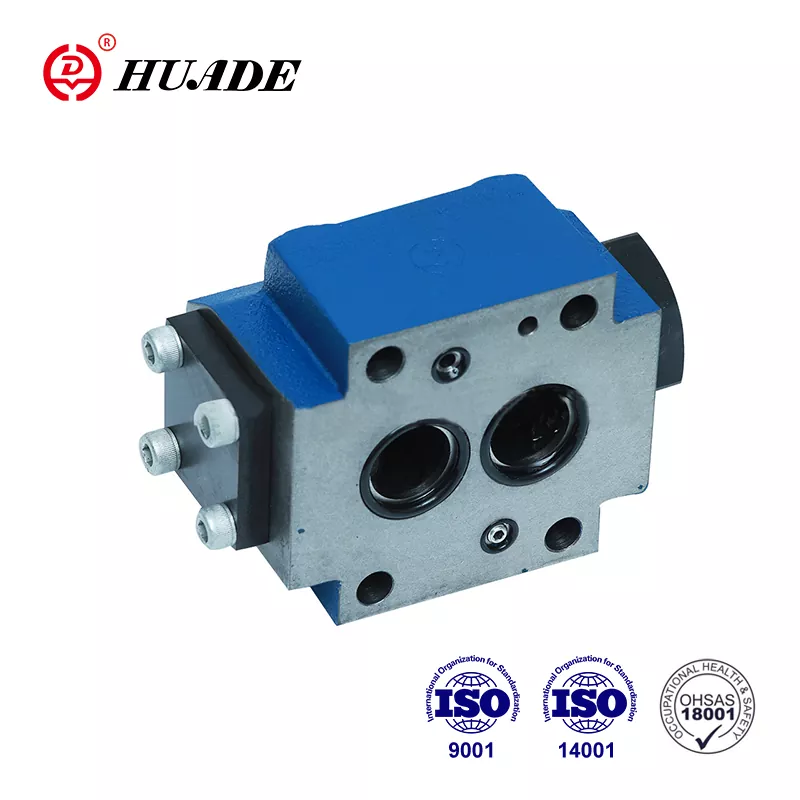

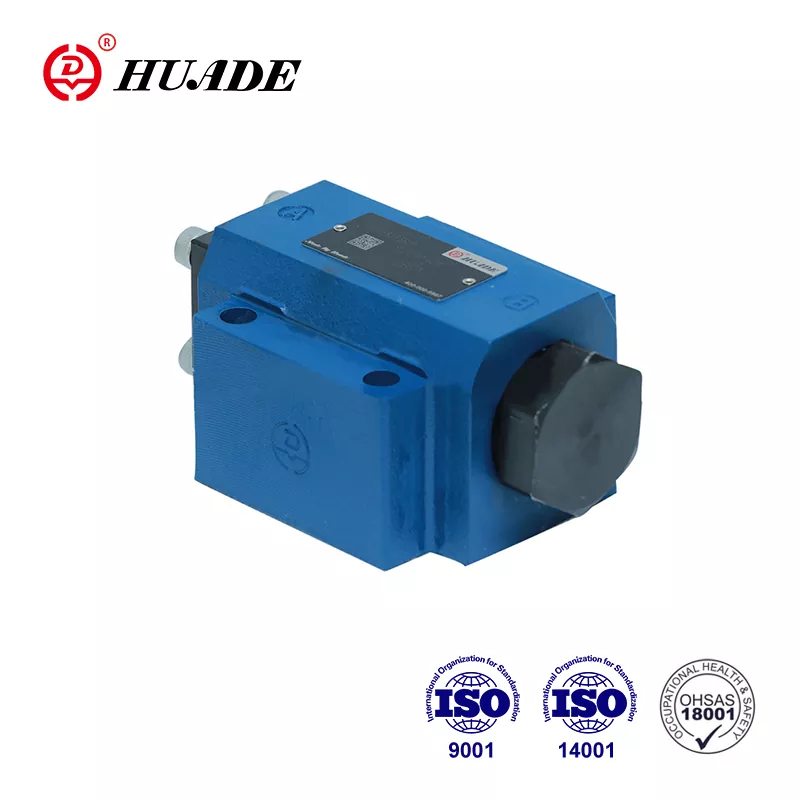

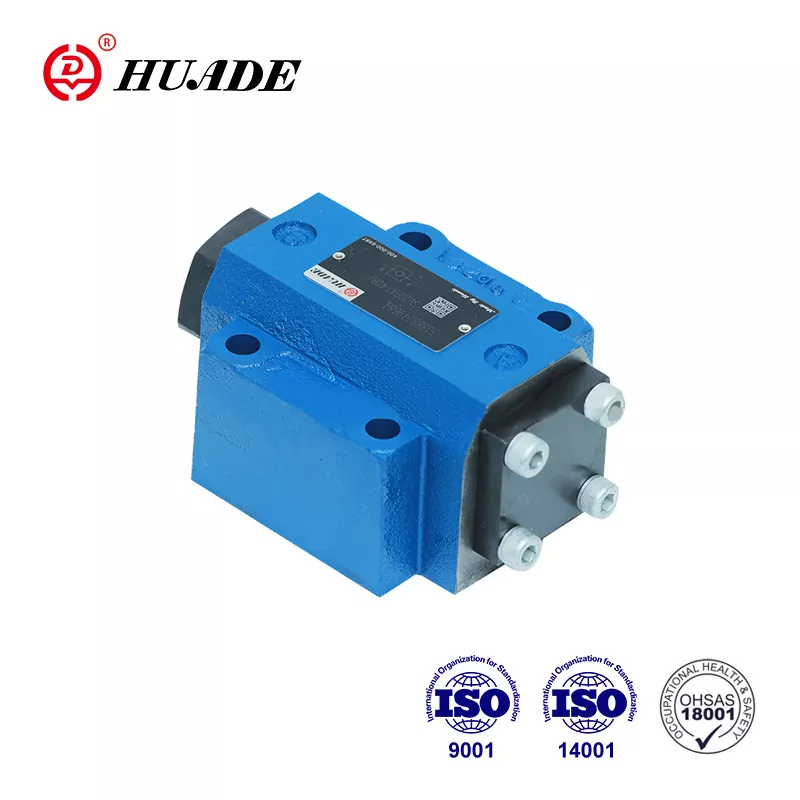

Pilot Operated Check Valve SL

Huafilter သည် ပေါင်းစပ်စက်မှုလုပ်ငန်းနှင့် ကုန်သွယ်မှုကုမ္ပဏီတစ်ခုဖြစ်သည်။ ကျွန်ုပ်တို့၏ အဓိကလုပ်ငန်းမှာ Huade® ဟိုက်ဒရောလစ် အဆို့ရှင်များ ထောက်ပံ့ပေးခြင်းနှင့် ဟိုက်ဒရောလစ်စနစ်များ ပြုပြင်ခြင်း ဖြစ်သည်။ Huade ၏ တစ်ဦးတည်းသော ပြည်ပကိုယ်စားလှယ်အဖြစ် ကျွန်ုပ်တို့ ဂုဏ်ယူပါသည်။ ကျွန်ုပ်တို့ ရောင်းချပေးထားသော Pilot Operated Check Valve SL ၏ အရည်အသွေးကို တစ်နှစ်အာမခံပါသည်။ ၎င်းသည် ဤလိုင်းရှိ အလားတူထုတ်ကုန်များထက် နည်းပညာတွင် ပိုမိုအဆင့်မြင့်ပြီး တာရှည်ခံပါသည်။ ကျွန်ုပ်တို့၏ check valves များသည် နိုင်ငံတကာစံနှုန်းများအတိုင်း အမြဲရောက်ရှိနေပါသည်။ Rexroth® အစားထိုး ထုတ်ကုန်ရွေးချယ်ရေး ဝန်ဆောင်မှုများကို ပေးနိုင်သော အတွေ့အကြုံရှိသော အင်ဂျင်နီယာများဖြင့် အရည်အသွေးနှင့် ဝန်ဆောင်မှု ထူးချွန်မှုကို ကျွန်ုပ်တို့ ဦးစားပေးပါသည်။ ကျွန်ုပ်တို့သည် အပြန်အလှန်အောင်မြင်မှုရရှိရန်အတွက် ကမ္ဘာတစ်ဝှမ်းရှိ လုပ်ငန်းများနှင့် ပူးပေါင်းဆောင်ရွက်သွားရန် ကတိပြုပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။ PDF ဒေါင်းလုဒ်လုပ်ပါ။

Huade သည် တရုတ်နိုင်ငံတွင် နာမည်ကြီး အမှတ်တံဆိပ်တစ်ခုဖြစ်သည်။ တည်ထောင်ပြီးနောက်၊ ၎င်းသည် Rexroth နှင့် ရေရှည်ပူးပေါင်းဆောင်ရွက်မှု အတွေ့အကြုံနှစ်ခုရှိခဲ့သည်။ ၎င်းသည် Rexroth မှကမ်းလှမ်းသော SL စီးရီးများကို လုံးဝအစားထိုးနိုင်သည်။ စျေးနှုန်းက ပိုသင့်လျော်ပါတယ်။ Huade® check valves SL စီးရီးများသည် အရည်အသွေးကောင်းမွန်ပြီး ဈေးနှုန်းသက်သာစွာဖြင့် အပြိုင်အဆိုင်ရှိပါသည်။ Huade သည် အရည်အသွေးအပေါ် ကြီးစွာသောဖိအားပေးသည်။ စက်ရုံသည် ISO9001၊ ISO14001 နှင့် OH SAS18001 အောင်မြင်ပြီးဖြစ်သည်။ သာလွန်သောစွမ်းဆောင်ရည်ကြောင့် Huade ၏ ဟိုက်ဒရောလစ်အဆို့ရှင်များကို စစ်တပ်စက်မှုလုပ်ငန်းနှင့် အခြားနယ်ပယ်များတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။ Huade® check valves အားလုံးကို စံသေတ္တာများအပြင် ရေစိုခံ ပလပ်စတစ်ထုပ်ပိုးမှုဖြင့် ထုပ်ပိုးပါမည်။

Pilot Operated Check Valve SL ၏ ထုတ်ကုန်ပါရာမီတာ

နည်းပညာဆိုင်ရာအချက်အလက်
စတိုင်		10	16	20	25	30
အလေးချိန်	subplate တပ်ဆင်ခြင်း (ကီလိုဂရမ်)	1.8	-	4.7	-	7.8
	threaded connection (kg)	2.1	5.4	5.4	10	10
တပ်ဆင်မှုအနေအထား (㎫)		ရွေးချယ်ခွင့်
စီးဆင်းမှုလမ်းကြောင်း (㎫)		A မှ B အခမဲ့ ၊ B မှ A အထိ ဖွင့်လှစ်ခြင်း
လည်ပတ်မှုဖိအား၊ အများဆုံး(㎫)		0.5~315
ထိန်းချုပ်မှုဖိအား၊ အများဆုံး (㎫)		0.5~315
ထိန်းချုပ်မှု အသံအတိုးအကျယ် -port X (cm3)		2.5	10.8	10.8	19.27	19.27
အသံအတိုးအကျယ် -port Y (cm3) ထိန်းချုပ်ရန်		2	9.6	9.6	17.5	17.5
ထိန်းချုပ်ဧရိယာ -area A1 (cm3)		1.3	3.46	3.46	5.72	5.72
ဧရိယာ A2 (cm3)		0.33	0.7	0.7	1.33	1.33
- ဧရိယာ A3 (cm3)		3.8	10.17	10.17	16.61	16.61
အကျယ်အဝန်း A4 (cm3)		0.79	1.13		1.54	1.54
ဖိအားအရည်		တွင်းထွက်ဆီများ (NBR တံဆိပ်အတွက်) သို့မဟုတ် ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်)
Pressure fluid temperature range (℃)		-၃၀~+၈၀
Viscosity range (mm2/s)		2.8 မှ 500

Pilot Operated Check Valve SL ၏ ထုတ်ကုန်အင်္ဂါရပ်

အင်္ဂါရပ်များ:

▶ အရည်ဖြင့် ထိန်းချုပ်ထားသော အဆို့ရှင်ကို စစ်ဆေးပါ။

▶ subplate တပ်ဆင်ခြင်းအတွက်၊ ပုံစံကို DIN 24 340 သို့ တပ်ဆင်ခြင်း။

▶ Subplate သို့မဟုတ် screw threaded ချိတ်ဆက်မှု

▶ ယိုစိမ့်ပေါက်ပေါက်ဖြင့် သို့မဟုတ် မပါဘဲ

▶ အကြိုအဖွင့်ရှိ/မရှိ၊

▶ အဖွင့်အပိတ်၊ စိုစွတ်သော ဖိသိပ်မှုဖြင့် ရိုက်ထည့်ပါ။

▶ အဖွင့်ဖိအား 4 ခု

▶ Din 24 340 fom A၊ 1SO 4401 နှင့် CETOP- RP 121H သို့ pattem ပို့ခြင်း

လုပ်ဆောင်ချက်များ၊ အပိုင်းနှင့် Pilot Operated Check Valve SL ၏ သင်္ကေတများ

Check valves SL သည် လမ်းကြောင်းတစ်ခုခုကို နိမ့်စေရန် ဖွင့်နိုင်သည့် poppet အမျိုးအစား ဒီဇိုင်းတွင် ဟိုက်ဒရောလစ် pilot လည်ပတ်သည့် စစ်ဆေးသည့် အဆို့ရှင်များဖြစ်သည်။

လိုင်းပြတ်တောက်မှုဖြစ်ပေါ်သည့်အခါ သို့မဟုတ် ဟိုက်ဒရောလစ်စနစ်ဖြင့်သော့ခတ်ထားသော actuator များ၏ တွားသွားသည့်လှုပ်ရှားမှုများကို တားဆီးကာကွယ်ပေးသည့်အနေဖြင့် ဤအဆို့ရှင်များကို ဖိအားအောက်တွင် လည်ပတ်ပတ်လမ်းများ၏ သီးခြားခွဲထုတ်ရန်အတွက် အသုံးပြုသည်။

အခြေခံအားဖြင့် ဤအဆို့ရှင်များသည် အိမ်ရာ (1)၊ poppet (2)၊ compression spring (3)၊ control spool (4) နှင့် pre-opening၊ ball poppet valve (5) တို့ကို ရွေးချယ်နိုင်သည်။

အဆို့ရှင်သည် A မှ B မှ လွတ်လွတ်လပ်လပ် စီးဆင်းစေပြီး၊ တန်ပြန်ဦးတည်ချက်ဖြင့် poppet (2) ကို ၎င်း၏ထိုင်ခုံပေါ်တွင် စနစ်ဖိအားအပြင် စပရိန်တွန်းအားဖြင့် ကိုင်ထားသည်။

control port X တွင် pressure connection မှတဆင့် control piston (4) ကို ညာဘက်သို့ ရွှေ့သည်။ ဒါက poppet (2) ကို ထိုင်ခုံကနေ တွန်းလိုက်ပါ။ ယခုဆို့ရှင်သည် B မှ A သို့စီးဆင်းနိုင်သည်။

control piston (4) မှတဆင့် valve ၏ မှန်ကန်သောအဖွင့်ကိုသေချာစေရန်အတွက် အနိမ့်ဆုံးထိန်းချုပ်မှုဖိအားတစ်ခုလိုအပ်ပါသည်။

SL..A..(အကြိုအဖွင့်၊ အပိုင်း 1) ဖြင့် ရိုက်ထည့်ပါ

ဤအဆို့ရှင်သည် နောက်ထပ်အကြိုဖွင့်ခြင်းတစ်ခု ရှိသည်။ control port X တွင် pressure connection မှတဆင့် control piston (4) ကို ညာဘက်သို့ တွန်းသည်။

ပထမဦးစွာ ဘောလုံး (၅) လုံး၊ ထို့နောက် ထိုင်ခုံ (၂) လုံးကို တွန်းထုတ်သည်။ ယခုအခါ အဆို့ရှင်သည် B မှ A သို့ စီးဆင်းသွားနိုင်သည်။ ကြိုတင်ဖွင့်ထားခြင်းကြောင့် ဖိအားအောက်ရှိ အရည်၏ စိုစွတ်မှု လျော့နည်းသွားပါသည်။ ဒီလိုဖြစ်နိုင်ချေရှိတဲ့ ဖိအားဒဏ်တွေကို ရှောင်ရှားပါ။

SL ရိုက်ထည့်ပါ... (ယိုစိမ့်ပေါက်ပေါက်၊ အပိုင်း ၂)

ဤအဆို့ရှင်၏လုပ်ဆောင်ချက်သည် အဓိကအားဖြင့် valve SV နှင့်တူညီသည်။ ခြားနားချက်မှာ အပိုယိုစိမ့်သော ပို့တ် Y ဖြစ်သည်။ ဤအချက်ဖြင့် ထိန်းချုပ်မှု ပစ္စတင် (၄) ကို ဆိပ်ကမ်း A မှ ပိုင်းခြားထားသည်။

ဆိပ်ကမ်း A တွင်ရှိသောဖိအားသည် ထိန်းချုပ်ပစ္စတင် (4) ၏ A4 ဧရိယာ A ကိုသာ သက်ရောက်မှုရှိသည်။

SL ၏ သင်္ကေတ

check valve အမျိုးအစား SL ၏ Cutaway မြင်ကွင်း။ .PB

(ကြိုတင်မဖွင့်ဘဲ ယိုစိမ့်ပေါက်ပေါက်ဖြင့်)
