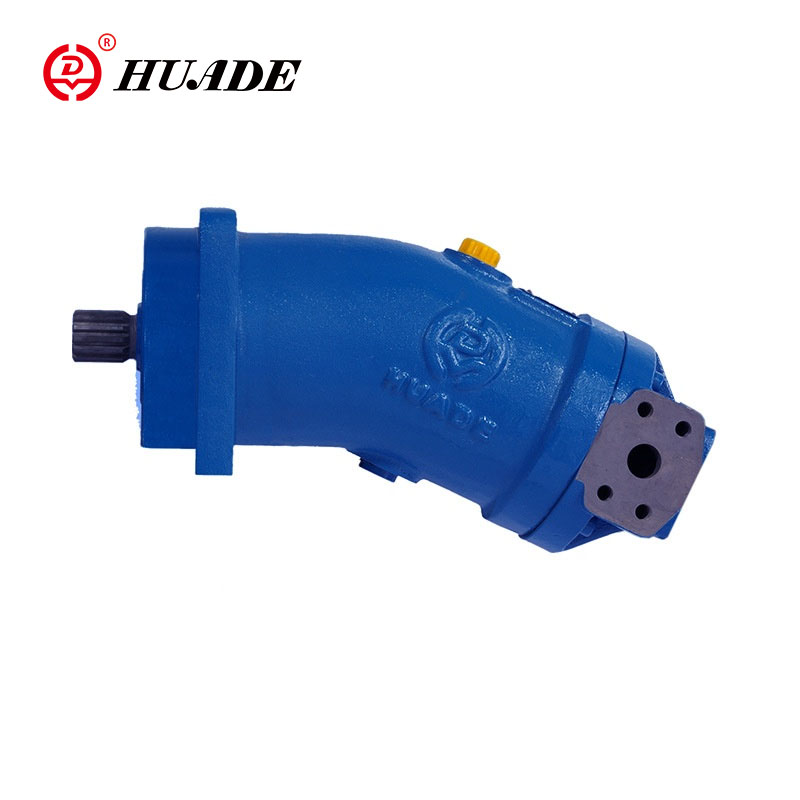

Axial Piston Fixed Pump/Motor A2F

Axial piston fixed pump/motor A2F A2F ကို hydrostatic drivers များတွင်၊ အဖွင့် သို့မဟုတ် အပိတ် circuit တွင် မော်တာ၏ ပန့်အဖြစ် သုံးနိုင်သည်။ ၎င်းသည် fixed displacement ဖြင့်ကွေးဝင်ရိုးဒီဇိုင်း၏ axial piston ယူနစ်ဖြစ်သည်။ ပန့်တစ်ခုအဖြစ် လုပ်ဆောင်ပါက A2F ပန့်၏ စီးဆင်းမှုသည် drive speed နှင့် displacement နှင့် အချိုးကျပါသည်။ မော်တာအဖြစ် လည်ပတ်ပါက A2F မော်တာ၏ အထွက်နှုန်းသည် သုတ်လွှတ်လိုက်သော ထုထည်နှင့် အချိုးကျပြီး ရွှေ့ပြောင်းခြင်းနှင့် ပြောင်းပြန်အချိုးကျသည်။ အမြင့်နှင့် ဖိအားနိမ့်နှစ်ဖက်ကြားရှိ ဖိအားကျဆင်းမှုနှင့်အတူ အထွက် torque တိုးလာသည်။

Axial Piston Fixed Pump/Motor A2F ၏ ထုတ်ကုန်ပါရာမီတာ

• အရွယ်အစား: 10-500
• Peak Pressure: 40MPa အထိ
• ဆားကစ်- အဖွင့် သို့မဟုတ် အပိတ်ပတ်လမ်းအတွက်။
• ဒီဇိုင်း- axial tapered ပစ္စတင်၊ ကွေးဝင်ရိုးဒီဇိုင်း

▶Inlet လည်ပတ်မှုဖိအား

◆စုပ်သည်။

ဆိပ်ကမ်း A သို့မဟုတ် B တွင် အနည်းဆုံးဖိအား

P_{ဗိုက်သား}------- 0.08MPa

အပိတ်ပတ်လမ်းများတွင်၊ စုပ်ယူမှုဖိအားသည် 0.2MPa နှင့် 0.6MPa အကြားရှိရမည်ဖြစ်ပြီး၊ ဘုံဘိုင်အမြန်နှုန်းနှင့် viscosity ဟိုက်ဒရောလစ်အရည်ပေါ်မူတည်၍

◆မော်တော်

ဆိပ်ကမ်း A သို့မဟုတ် B တွင်ဖိအား

အမည်ခံဖိအား PN = 35MPa

အမြင့်ဆုံးဖိအား P_{အများဆုံး}= 40MPa

ဆိပ်ကမ်း A နှင့် B တွင်ရှိသောဖိအားများ၏ပေါင်းလဒ်သည် 70MPa (တစ်ဖက်တစ်ချက်ရှိ အမြင့်ဆုံး 40MPa) ထက်မပိုရပါ။

▶Outlet လည်ပတ်မှုဖိအား

◆စုပ်သည်။

အမည်ခံဖိအား---P_N= 35MPa

အမြင့်ဆုံးဖိအား-----P_{အများဆုံး}= 40MPa

ကိစ္စဖိအား

▶အများဆုံးခွင့်ပြုနိုင်သော ကိစ္စဖိအား (ဆိပ်ကမ်း T တွင်)

Pabs----0.2MPa

▶ ဆီအပူချိန် အတိုင်းအတာ

t_မိ---- -25 ℃

t_{အများဆုံး}--- +80 ℃

▶ Viscosity Range

V_မိ----(အချိန်တိုအတွက်) 10mm²/s

V_{အများဆုံး}--- (အချိန်တိုအတွက်) ၁၀၀၀ မီလီမီတာ²/s

▶ အကောင်းဆုံးလည်ပတ်မှု Viscosity

V_ဖယ်--- 16-36mm²/s

Axial Piston Fixed Pump/Motor A2F ၏ ထုတ်ကုန်အင်္ဂါရပ်နှင့် အသုံးချမှု

အင်္ဂါရပ်များ

▶ စွမ်းဆောင်ရည်မြင့်မားသော rotary အုပ်စုသည် အားသာချက်များနှင့်အတူ ကောင်းစွာ-သက်သေပြထားသော စက်လုံးပုံထိန်းချုပ်မှုဧရိယာပါရှိသော စွမ်းဆောင်ရည်မြင့်မားသော rotary အုပ်စုသည် အားသာချက်များ- အတ္တဗဟိုပြုမှု နိမ့်သောအရံအမြန်နှုန်း၊ မြင့်မားသောထိရောက်မှု။

▶ ခိုင်ခံ့သော rolling bearings များသည် တာရှည်ဝန်ဆောင်မှုသက်တမ်းကို ခံနိုင်ရည်ရှိသည်။

▶ Drive shaft သည် radial loading ကိုလက်ခံနိုင်စွမ်းရှိသည်။

▶ ISO တပ်ဆင်ခြင်းအနားကွပ်၊ ပုံသေနေရာချထားမှုအတွက် ယူနီဖောင်း။

▶ အရွယ်အစား 55 မှ ပန့်များ/မော်တာများနှင့် ပြောင်းလဲနိုင်သော မော်တာများ။

▶ မီးခံနိုင်သော အရည်များနှင့် တွဲသုံးနိုင်သည်။

▶ ဆူညံသံနည်းပါးသော မျိုးဆက်။

လျှောက်လွှာ

Axial piston fixed pump/Motor A2F ကို အင်ဂျင်နီယာ စက်ပစ္စည်းများ၊ ကျောက်မီးသွေးသုံး စက်များ၊ စိုက်ပျိုးရေး စက်များ၊ သတ္တုဗေဒ ကိရိယာများ၊ စက်ကိရိယာများ စသည်တို့တွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။
